Revopoint Range 3 Pro

Revopoint Range 3 Pro: uno scanner 3D portatile con doppia tecnologia a infrarossi

Il Revopoint Range 3 Pro è uno scanner 3D portatile progettato per acquisire oggetti di dimensioni diverse, dai piccoli componenti ai pezzi voluminosi. Combina due tecnologie complementari: la luce strutturata a infrarossi VCSEL, adatta all'acquisizione di superfici ampie, e un laser a infrarossi a 11 linee parallele, pensato per acquisizioni più rapide e applicazioni che richiedono una maggiore accuratezza volumetrica.

La connessione Wi-Fi 6 e il kit mobile con batteria da 5000 mAh facilitano gli spostamenti intorno all'oggetto senza dipendere da un cavo USB. Con un volume di scansione fino a 4 m e funzioni di tracciamento senza marker in modalità laser, il Range 3 Pro è adatto alla reverse engineering, alla modellazione 3D e alla digitalizzazione di componenti tecnici.

Revopoint Range 3 Pro: tecnologie e prestazioni di scansione

Luce strutturata infrarossa VCSEL

La modalità VCSEL proietta un pattern di luce infrarossa strutturata che lo scanner analizza per ricostruire la geometria dell'oggetto. È particolarmente adatta a superfici ampie e oggetti voluminosi, con una frequenza di acquisizione di 20-30 fotogrammi al secondo.

La distanza di lavoro, compresa tra 200 e 1000 mm, consente di adattarsi a oggetti di dimensioni diverse. Questa modalità è disponibile anche sul RANGE 3 standard.

Laser a infrarossi a 11 linee parallele

Esclusiva del Range 3 Pro, la modalità laser proietta 11 linee infrarosse parallele per acquisire rapidamente la geometria delle superfici. Raggiunge 80-105 fotogrammi al secondo con una GPU NVIDIA compatibile, rispetto ai 40-60 fotogrammi al secondo con CPU.

Questa tecnologia è adatta ai componenti tecnici e alle acquisizioni in cui l'accuratezza volumetrica è prioritaria. La distanza di lavoro in modalità laser è compresa tra 200 e 600 mm.

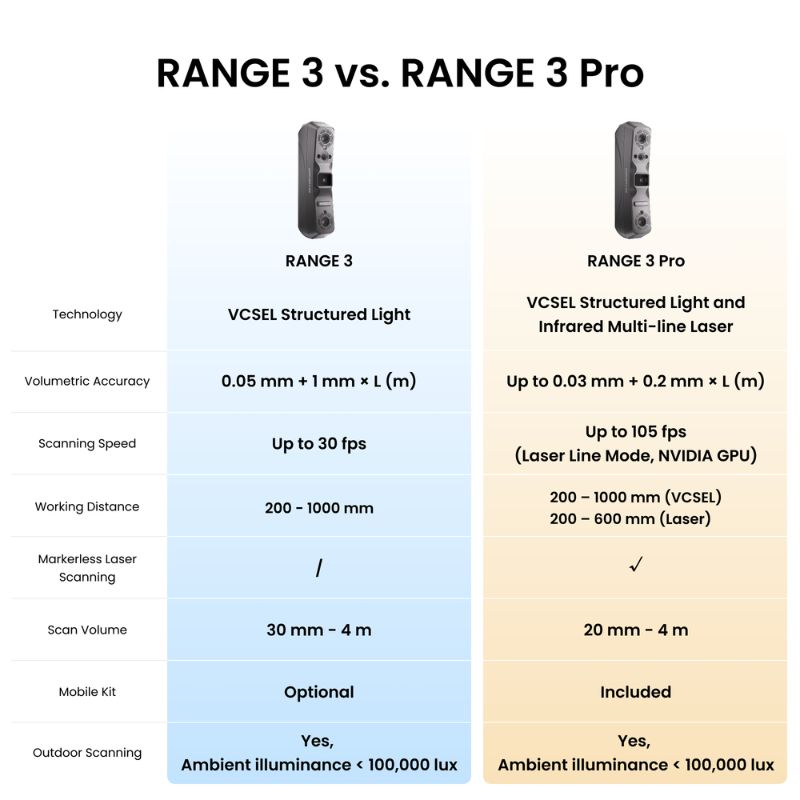

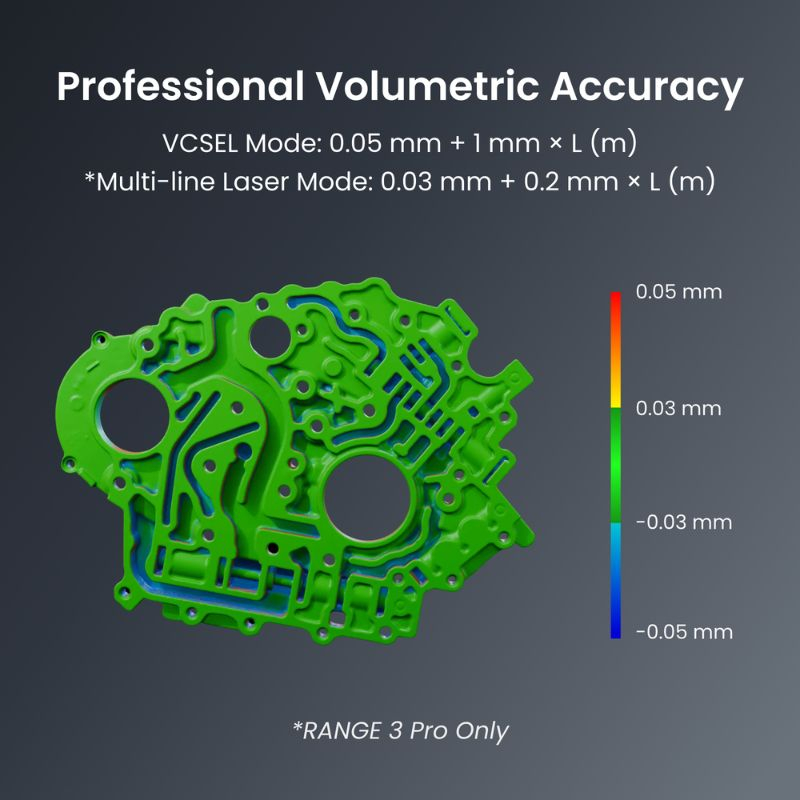

Accuratezza volumetrica fino a 0,03 mm + 0,2 mm × L

In modalità laser multil linea, il Revopoint Range 3 Pro offre un'accuratezza volumetrica di 0,03 mm + 0,2 mm × L (m), dove L corrisponde alla lunghezza dell'oggetto in metri.

In modalità VCSEL, il valore è di 0,05 mm + 1 mm × L (m). Questa distinzione è essenziale per valutare i risultati attesi su componenti di dimensioni diverse. I valori sono stabiliti in condizioni di test controllate.

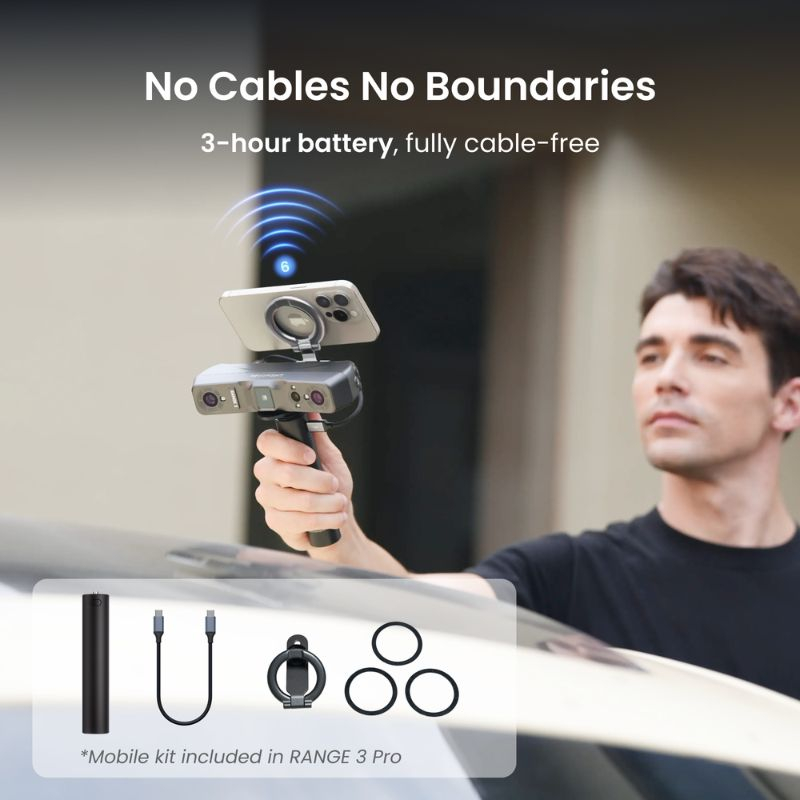

Uno scanner 3D wireless con Wi-Fi 6

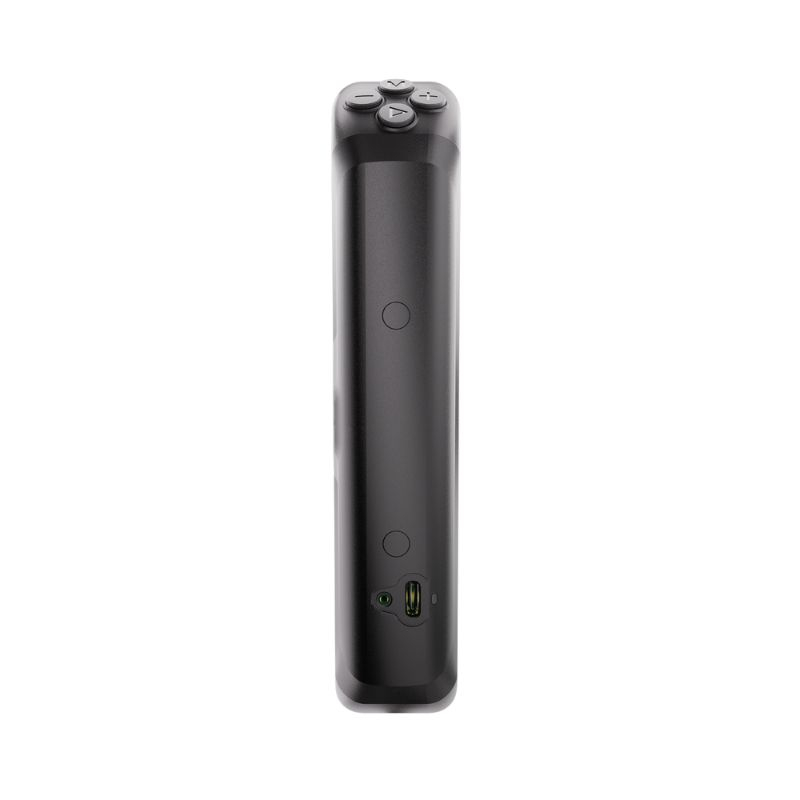

Grazie al Wi-Fi 6 e al kit mobile incluso, il Range 3 Pro consente di muoversi intorno all'oggetto senza restare collegati al computer tramite un cavo dati. La batteria da 5000 mAh offre fino a tre ore di autonomia.

Il supporto magnetico per telefono completa la dotazione per l'utilizzo in mobilità. Questa configurazione è particolarmente pratica per digitalizzare componenti ingombranti, attrezzature o oggetti difficili da spostare.

Revopoint Range 3 Pro: 10 caratteristiche per i tuoi progetti 3D

Volume di scansione da 20 mm a 4 metri

Il Range 3 Pro supporta oggetti da 20 × 20 × 20 mm fino a 4 × 4 × 4 m. Può quindi essere utilizzato sia per digitalizzare piccoli componenti sia per acquisire pezzi grandi o forme ingombranti.

Il volume minimo è inferiore a quello del RANGE 3 standard. La modalità di scansione scelta e la preparazione dell'oggetto restano determinanti per ottenere una mesh utilizzabile.

Fino a 105 fotogrammi al secondo in modalità laser

La frequenza di acquisizione raggiunge 105 fotogrammi al secondo in modalità laser con una GPU NVIDIA compatibile. Con CPU, la velocità è di 40-60 fotogrammi al secondo.

In modalità VCSEL, la frequenza è compresa tra 20 e 30 fotogrammi al secondo. Questa differenza permette di scegliere la modalità più adatta in base alle dimensioni dell'oggetto, alla configurazione informatica disponibile e al livello di dettaglio desiderato.

Una distanza di lavoro adatta a ciascuna modalità

La distanza di lavoro varia in base alla tecnologia utilizzata. La modalità VCSEL funziona tra 200 e 1000 mm, facilitando l'acquisizione di superfici estese.

La modalità laser multil linea utilizza un intervallo da 200 a 600 mm, adatto alle acquisizioni ravvicinate. Rispettare queste distanze aiuta a mantenere un tracciamento stabile e dati coerenti. Consente inoltre di adattare la posizione dello scanner alle dimensioni e alla geometria del componente.

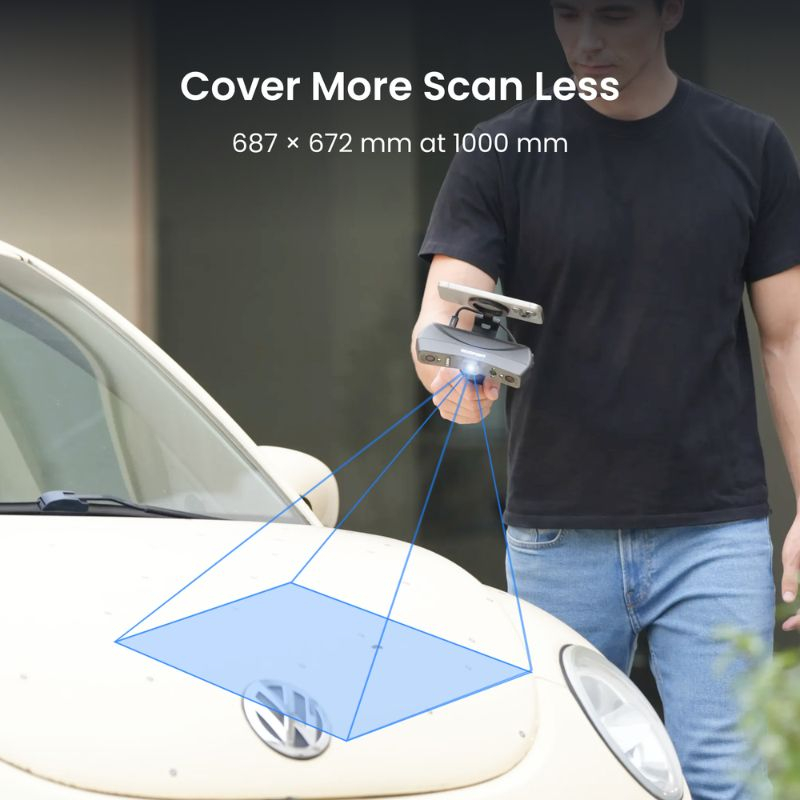

Un'ampia area di acquisizione per coprire le superfici

In modalità VCSEL, l'area acquisita con una singola ripresa raggiunge 687 × 672 mm a una distanza di 1000 mm. A 200 mm, misura 113 × 134 mm.

Questa variazione consente di privilegiare una copertura ampia o un'acquisizione più localizzata in base alle esigenze. Per digitalizzare un oggetto grande, un'area di acquisizione estesa riduce gli spostamenti necessari. I dettagli e la qualità del risultato dipendono comunque dalle condizioni di scansione.

Tracciamento senza marker in modalità laser

In modalità laser, il Range 3 Pro può seguire la geometria dell'oggetto senza richiedere necessariamente marker adesivi sulla sua superficie. Il tracciamento basato sulle caratteristiche geometriche e sul colore aiuta ad allineare le acquisizioni successive.

Questa possibilità riduce i tempi di preparazione su alcuni componenti e limita le manipolazioni prima della scansione. I marker restano comunque utili quando la superficie presenta pochi dettagli distintivi o le condizioni di tracciamento sono difficili.

Acquisizione di colori e texture

La fotocamera RGB da 1,3 megapixel permette di registrare le informazioni sul colore insieme alla geometria. In modalità laser su computer, il tracciamento basato sul colore può anche facilitare l'allineamento quando le caratteristiche geometriche sono limitate.

Questa funzione è utile per oggetti decorativi, modelli destinati alla visualizzazione e progetti in cui l'aspetto della superficie conta quanto la forma. Il risultato dipende in particolare dall'illuminazione e dalla texture dell'oggetto.

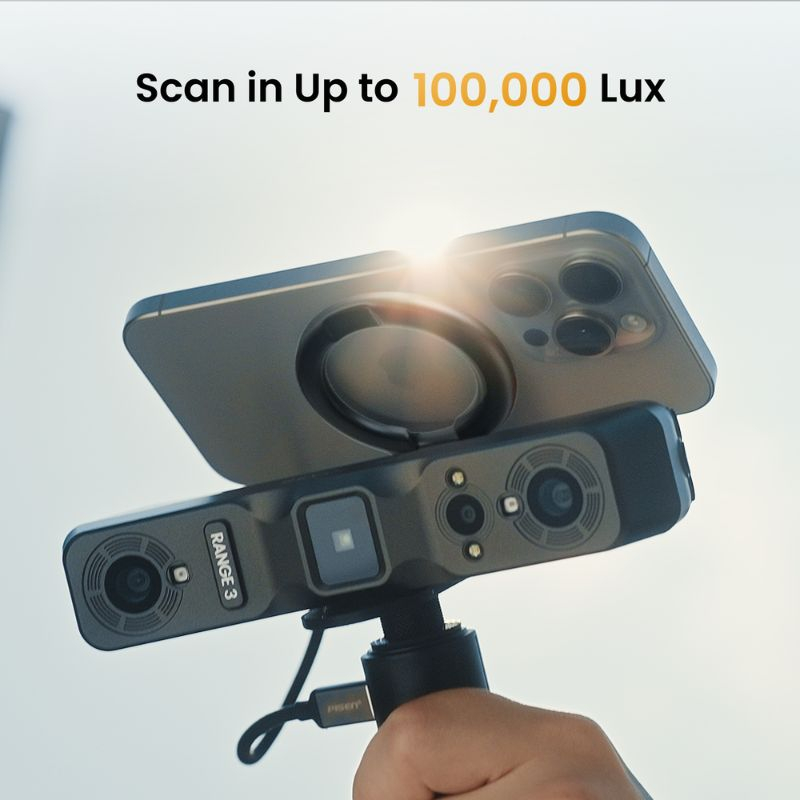

Scansione all'aperto fino a 100.000 lux

Il Range 3 Pro può essere utilizzato con un'illuminazione ambientale inferiore a 100.000 lux. Questa capacità consente di effettuare scansioni all'aperto, soprattutto su oggetti voluminosi o attrezzature difficili da spostare in officina.

I risultati restano sensibili all'illuminazione effettiva, alla superficie scansionata e alla modalità scelta. Per superfici trasparenti o molto riflettenti, si consiglia l'utilizzo di uno spray opacizzante per facilitare l'acquisizione dei dati.

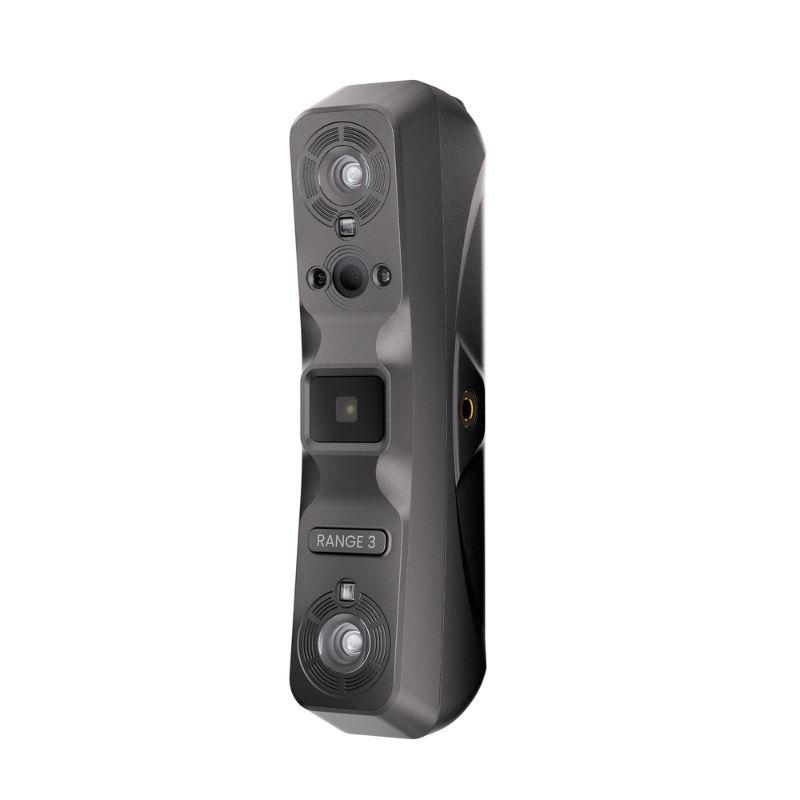

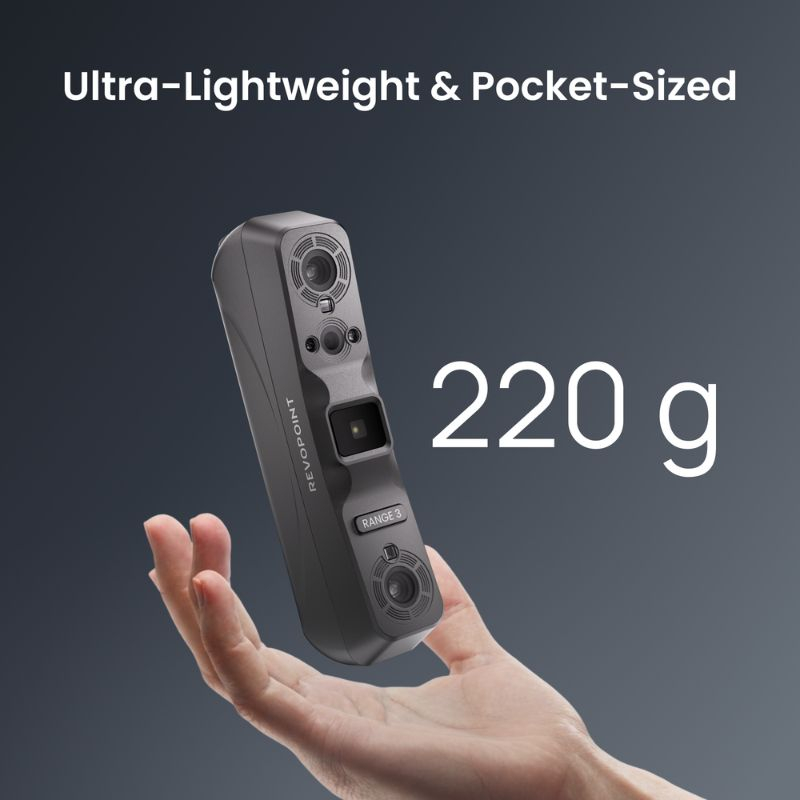

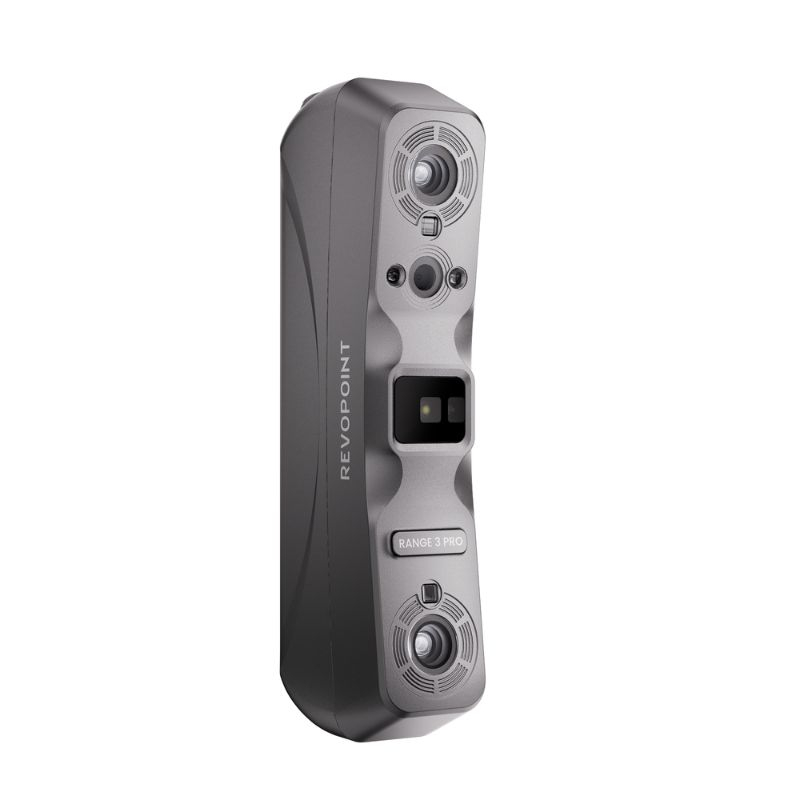

Formato compatto con un peso di soli 220 g

Con un peso di 220 g e dimensioni di 163 × 57 × 32 mm, il Range 3 Pro è facile da trasportare da una postazione di lavoro all'altra. Il formato portatile semplifica le acquisizioni intorno a oggetti grandi o installati in spazi ristretti.

Abbinato al kit mobile, consente di scansionare senza dover spostare sistematicamente il componente verso una postazione dedicata. Questa mobilità è un vantaggio per le officine, gli interventi e i rilievi in loco.

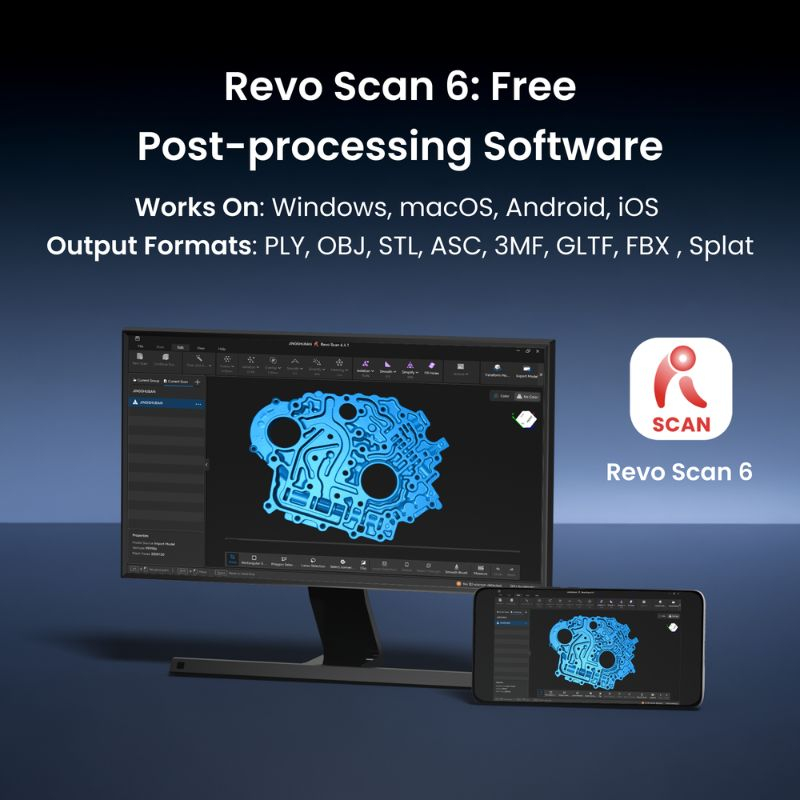

Formati di esportazione compatibili con i flussi di lavoro 3D

I dati acquisiti con il Range 3 Pro possono essere esportati in diversi formati, tra cui PLY, OBJ, STL, ASC, 3MF, GLTF, FBX e Splat. Questa varietà ne facilita il riutilizzo in base al progetto: mesh per la stampa 3D, geometria per la modellazione o dati destinati alla visualizzazione.

Il formato deve essere scelto in funzione del software di destinazione e delle informazioni da conservare. Prima dell'integrazione in un processo di produzione o progettazione, spesso è ancora necessario un post-processing.

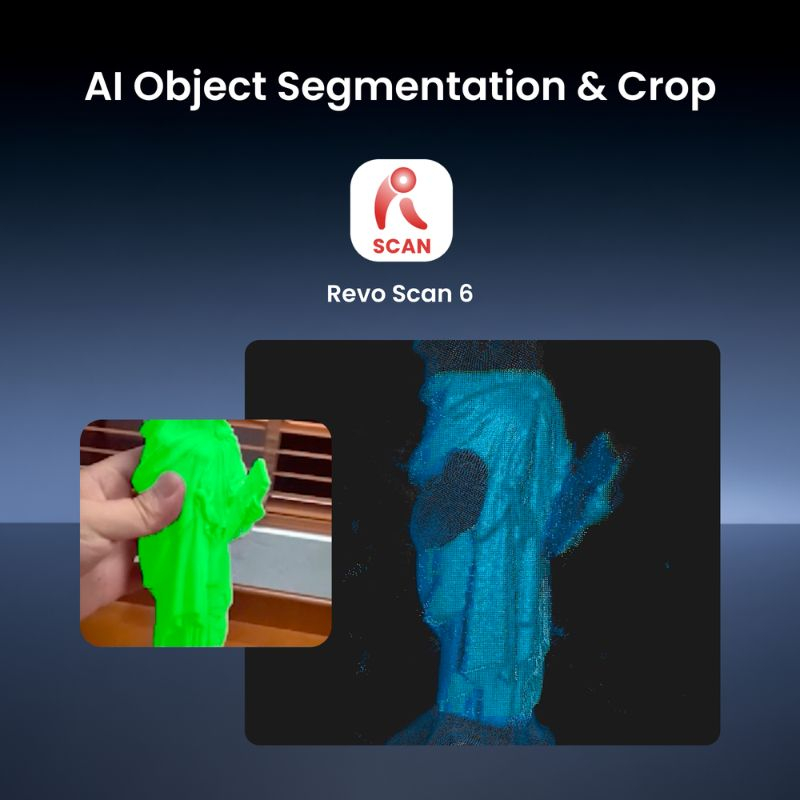

Segmentazione e ritaglio assistiti dall'IA

Gli strumenti di elaborazione di Revo Scan 6 includono funzioni di segmentazione e ritaglio assistite dall'intelligenza artificiale. Facilitano l'identificazione dell'oggetto scansionato e la rimozione di alcuni dati di sfondo indesiderati.

In modalità laser, il ritaglio può essere effettuato anche dalla vista della fotocamera RGB. Questi strumenti velocizzano la pulizia delle acquisizioni, ma è comunque necessario controllare la nuvola di punti prima di esportare il modello finale.

Compatibile con computer e dispositivi mobili

Il Range 3 Pro funziona con Windows 10 e 11, macOS 11 o versioni successive, Android e iOS. Questa compatibilità consente di adattare il flusso di lavoro al luogo di utilizzo e alle risorse disponibili.

Le prestazioni dipendono dalla configurazione utilizzata, soprattutto per le acquisizioni laser ad alta frequenza. Per l'utilizzo su computer, si consiglia di verificare i requisiti relativi a processore, memoria RAM e scheda grafica prima di integrare lo scanner in un ambiente di produzione.

Revopoint Range 3 Pro: un ecosistema software per sfruttare le scansioni 3D

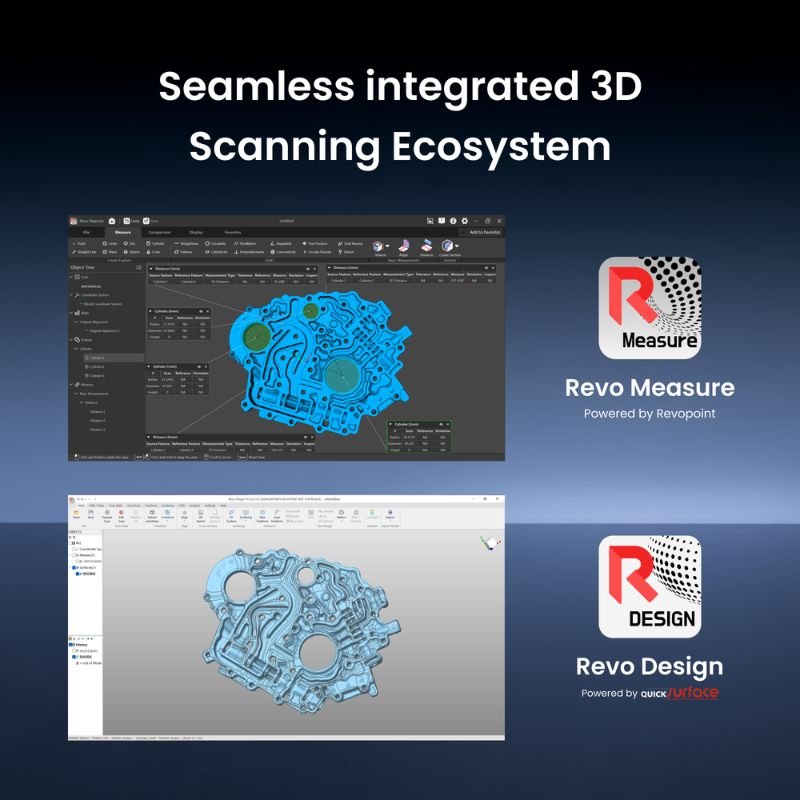

Il Revopoint Range 3 Pro si integra in un ambiente software che copre diverse fasi della gestione dei dati 3D. Revo Scan 6 permette di acquisire i dati, elaborare la nuvola di punti, generare una mesh ed esportare il modello nel formato adatto al progetto. Revo Design completa questo flusso con strumenti di conversione da scansione a CAD destinati alla reverse engineering e alla ricostruzione di geometrie utilizzabili in progettazione.

Revo Measure è dedicato alla metrologia: consente di confrontare le scansioni con modelli CAD o disegni, analizzare gli scostamenti e misurare le dimensioni. Nel loro insieme, questi strumenti aiutano a passare dall'acquisizione allo sfruttamento dei dati, dalla modellazione al controllo qualità. Le funzionalità esatte dipendono dai software e dalle licenze disponibili.

La nostra opinione esperta sul Revopoint Range 3 Pro

Il Revopoint Range 3 Pro si distingue soprattutto per la combinazione di due tecnologie che rispondono a esigenze differenti. La modalità VCSEL è adatta a coprire rapidamente oggetti di grandi dimensioni, mentre il laser a 11 linee offre una maggiore accuratezza volumetrica dichiarata e una frequenza di acquisizione più elevata. È una scelta interessante per le officine che alternano la scansione di componenti voluminosi all'acquisizione di parti tecniche.

È comunque importante ricordare che una buona scheda tecnica, da sola, non garantisce un risultato metrologico: la preparazione della superficie, il tracciamento, la configurazione informatica e il post-processing influiscono sulla qualità finale. La sua versatilità è un vero vantaggio per la reverse engineering e la modellazione. Per controlli dimensionali rigorosi, è opportuno convalidare l'intero flusso di lavoro e le tolleranze richieste prima di integrarlo in un processo di qualità.
