Revopoint Range 3

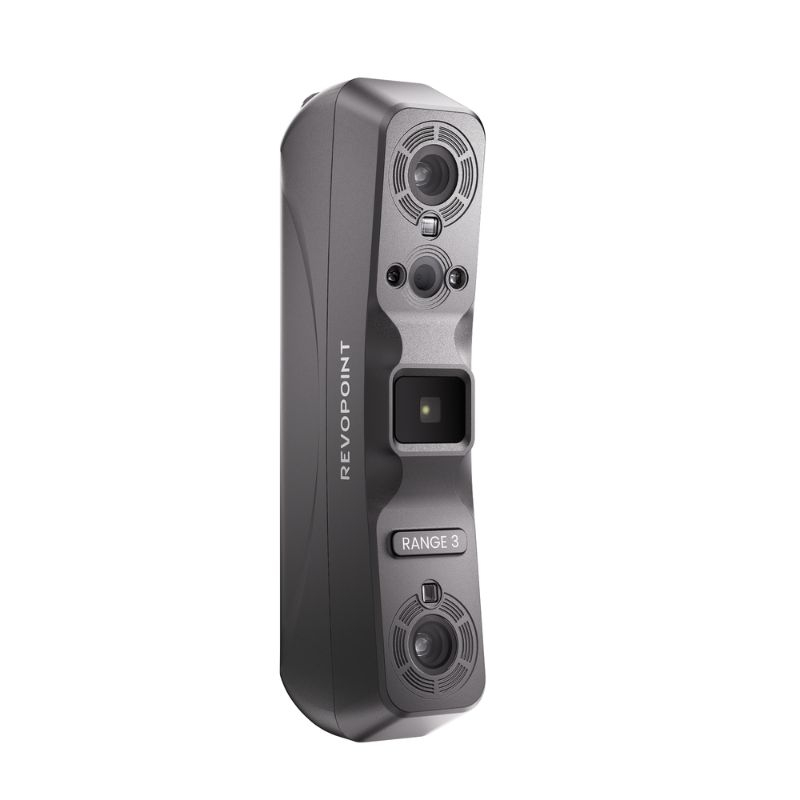

Revopoint Range 3: lo scanner portatile accessibile per oggetti voluminosi

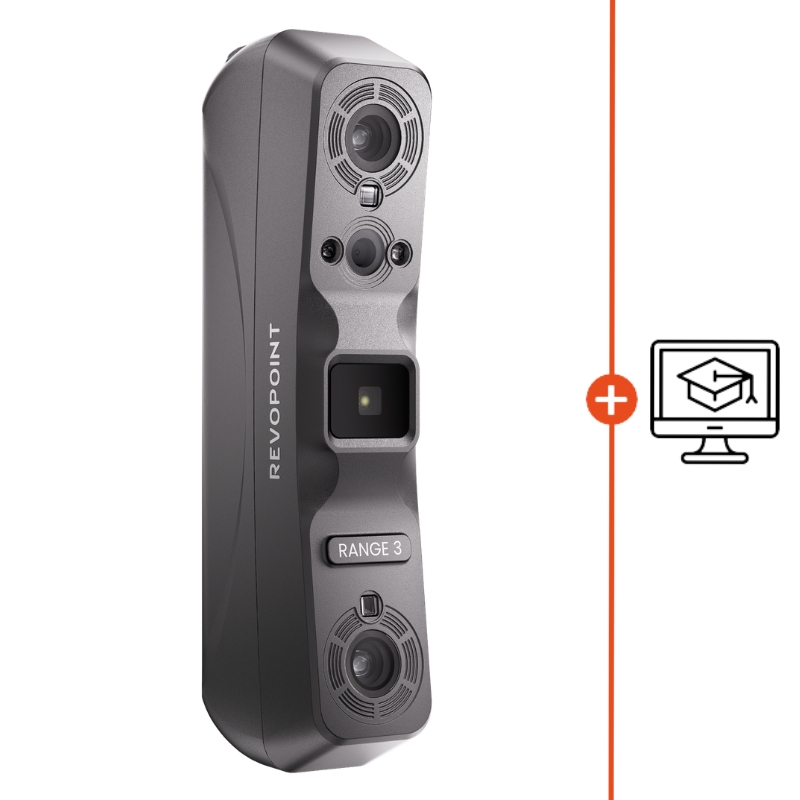

Il Revopoint Range 3 è progettato per acquisire oggetti di diverse dimensioni, dai componenti ai pezzi più ingombranti. La sua tecnologia a luce strutturata a infrarossi VCSEL rileva la geometria delle superfici a una velocità compresa tra 20 e 30 fotogrammi al secondo.

L'ampia area di acquisizione consente di coprire fino a 687 × 672 mm a una distanza di 1.000 mm, facilitando la scansione di sculture, mobili e attrezzature. Con una precisione volumetrica di 0,05 mm + 1 mm × L (m), connettività Wi-Fi 6 e acquisizione dei colori, è adatto alla modellazione 3D, al reverse engineering e alla riproduzione digitale di componenti di grandi dimensioni.

Revopoint Range 3: tecnologia di scansione, precisione e mobilità

Luce strutturata a infrarossi VCSEL

Il Revopoint Range 3 utilizza una sorgente luminosa a infrarossi VCSEL che proietta un pattern strutturato sulla superficie dell'oggetto. Le telecamere analizzano questo pattern per ricostruirne la geometria tridimensionale.

Questa tecnologia è particolarmente adatta alla scansione di superfici ampie e oggetti voluminosi. La velocità di acquisizione raggiunge 20-30 fotogrammi al secondo, consentendo di rilevare le superfici in modo efficiente durante gli spostamenti dello scanner.

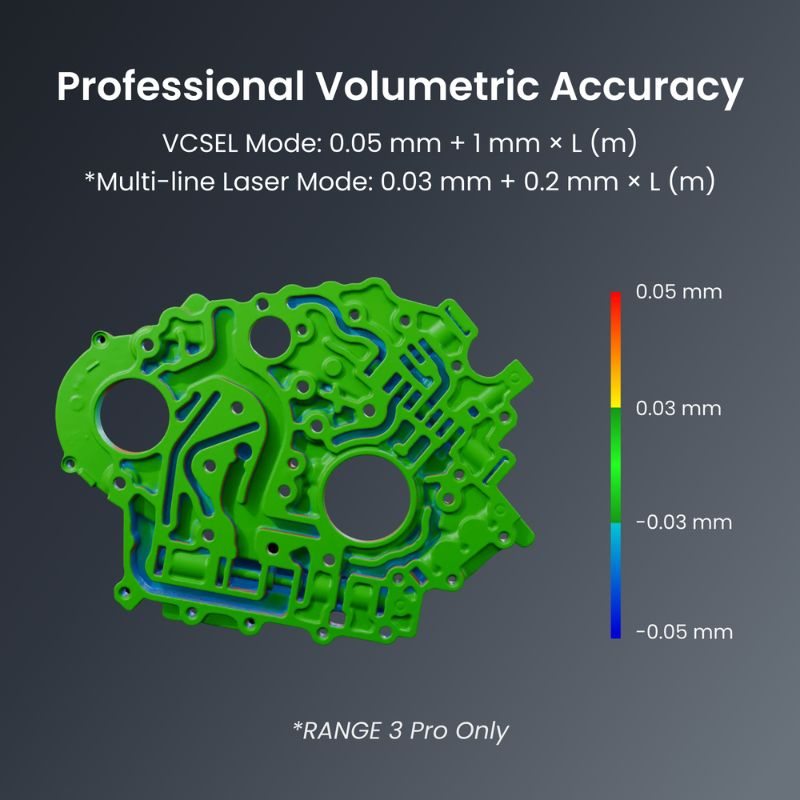

Precisione volumetrica di 0,05 mm + 1 mm × L

Il Range 3 offre una precisione volumetrica di 0,05 mm + 1 mm × L (m), dove L indica la lunghezza dell'oggetto in metri. Questo valore permette di stimare la possibile deviazione su un pezzo di determinate dimensioni.

Questo parametro va distinto dalla risoluzione di scansione e dalla precisione di un singolo punto. Nei progetti di reverse engineering o modellazione, il risultato dipende anche dalla superficie, dal tracciamento e dalle condizioni di scansione.

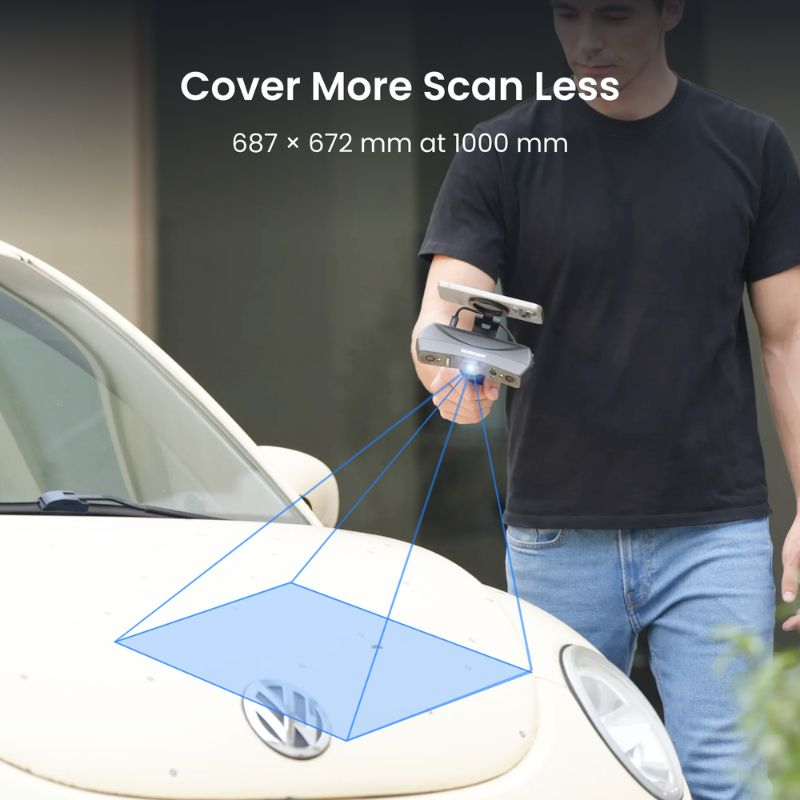

Ampia area di acquisizione fino a 687 × 672 mm

A una distanza di 1.000 mm, il Range 3 copre un'area fino a 687 × 672 mm con una singola acquisizione. Questo ampio campo facilita la scansione di mobili, sculture e attrezzature di grandi dimensioni, riducendo gli spostamenti necessari intorno all'oggetto.

A una distanza inferiore, l'area acquisita si riduce a 113 × 134 mm a 200 mm, consentendo di lavorare su zone più circoscritte.

Connettività Wi-Fi 6 per una maggiore libertà

La connessione Wi-Fi 6 facilita l'utilizzo del Range 3 senza un collegamento USB permanente al computer. È pratica per spostarsi intorno a un pezzo voluminoso o scansionare attrezzature difficili da riposizionare.

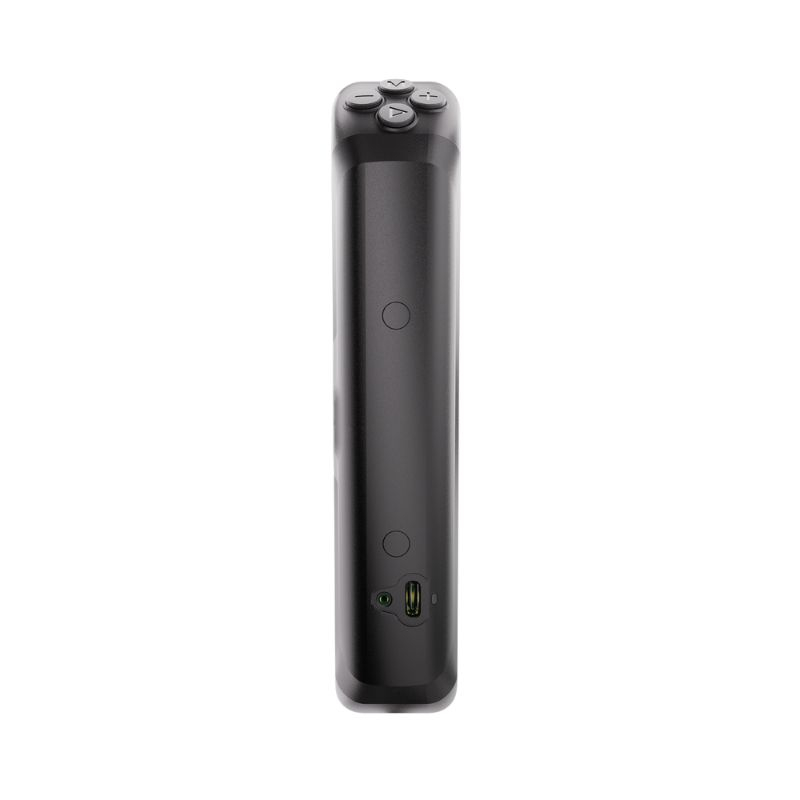

Lo scanner può essere alimentato anche tramite USB-C o con un'impugnatura con batteria compatibile, venduta separatamente. Il kit standard comprende lo scanner, un cavo USB-C a USB-C da 2 m e una piastra di calibrazione.

Revopoint Range 3: 9 caratteristiche per la scansione 3D

Volume di scansione fino a 4 × 4 × 4 m

Il Range 3 consente di scansionare oggetti con un volume minimo di 30 × 30 × 30 mm e dimensioni massime di 4 × 4 × 4 m. Questo intervallo esteso risponde a esigenze diverse, dall'acquisizione di componenti al rilievo di pezzi di grandi dimensioni.

La scelta della distanza di lavoro e il mantenimento di un tracciamento stabile restano essenziali per allineare le diverse aree e ottenere un modello 3D coerente.

Velocità di scansione di 20-30 fotogrammi al secondo

La velocità di acquisizione del Revopoint Range 3 è compresa tra 20 e 30 fotogrammi al secondo. Questa frequenza consente di registrare i dati mentre lo scanner si sposta intorno all'oggetto.

È adatta alla scansione di superfici ampie, per le quali sono importanti la copertura e la continuità del tracciamento. La fluidità della scansione dipende anche dalle prestazioni del computer e dalle caratteristiche della superficie acquisita.

Distanza di lavoro da 200 a 1.000 mm

Il Range 3 funziona a una distanza compresa tra 200 e 1.000 mm. Questo intervallo permette di adattare la posizione dello scanner alle dimensioni dell'oggetto e all'area da acquisire.

Una distanza maggiore amplia il campo visivo, mentre una ripresa ravvicinata riduce l'area acquisita. Rispettare questo intervallo di lavoro contribuisce a mantenere dati utilizzabili durante l'intera scansione.

Acquisizione di colori e texture

Grazie alla fotocamera RGB da 1,3 megapixel, il Range 3 registra i colori oltre alla geometria. Queste informazioni facilitano la creazione di modelli texturizzati per la visualizzazione, la documentazione o alcuni progetti di progettazione.

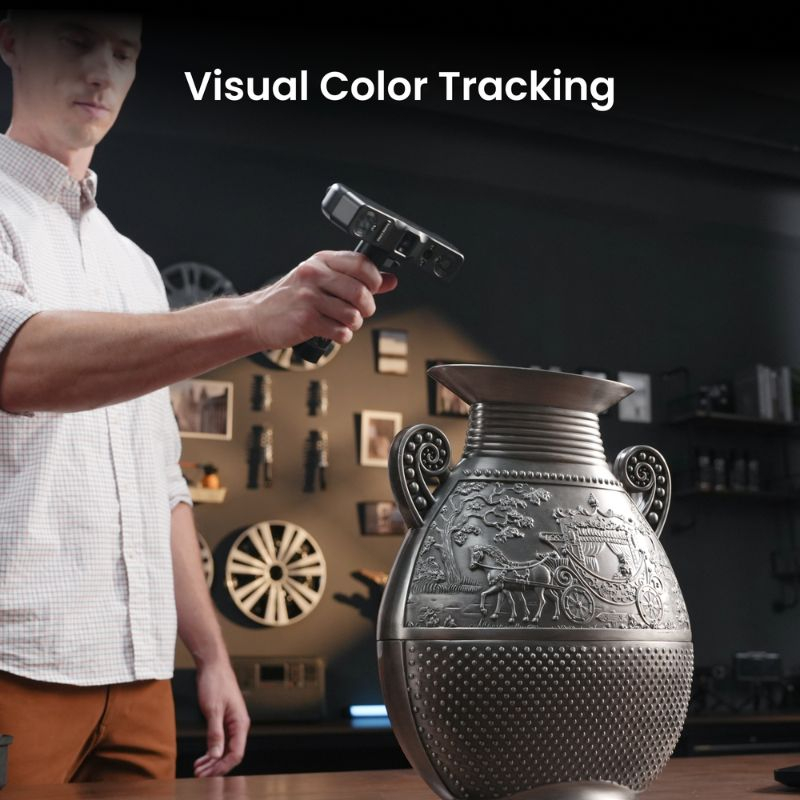

Il tracciamento tramite colore può anche aiutare ad allineare le acquisizioni quando l'oggetto presenta motivi distintivi. La qualità delle texture ottenute dipende in particolare dall'illuminazione e dalle caratteristiche della superficie.

Tracciamento tramite caratteristiche geometriche

Il tracciamento tramite caratteristiche sfrutta le forme e i rilievi dell'oggetto per allineare le acquisizioni successive. Questo metodo funziona bene sulle superfici con sufficienti dettagli geometrici.

Per oggetti lisci o poco texturizzati, l'aggiunta di marker può facilitare il tracciamento. Il Range 3 supporta anche il tracciamento tramite colore e marker, consentendo di adattare il metodo di allineamento alle caratteristiche del pezzo scansionato.

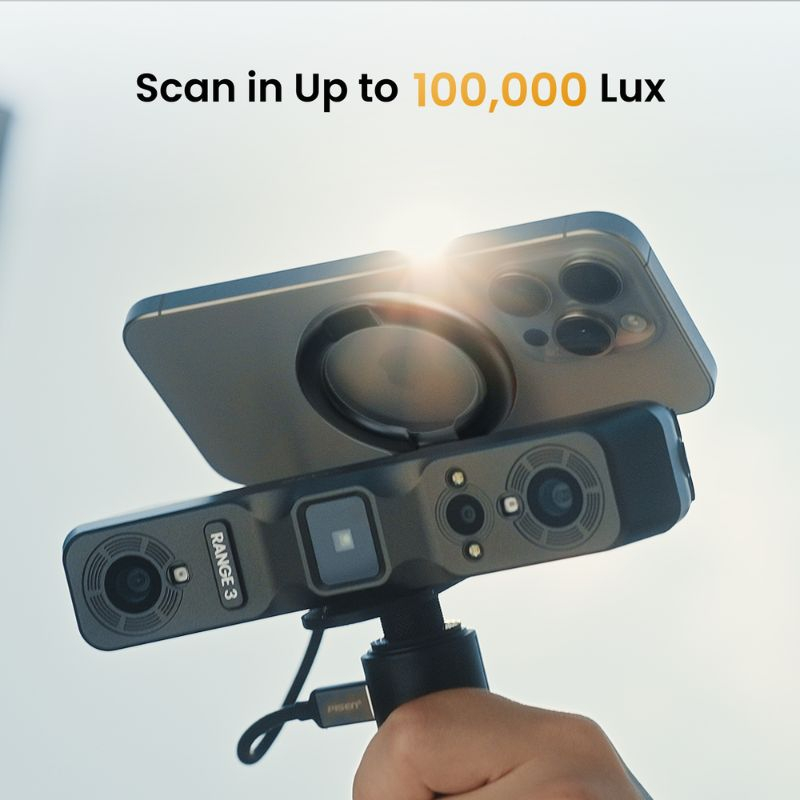

Scansione all'aperto fino a 100.000 lux

Il Range 3 può essere utilizzato in ambienti con un illuminamento ambientale inferiore a 100.000 lux. Questa capacità permette di effettuare scansioni all'aperto, in particolare di attrezzature o oggetti troppo ingombranti per essere trasferiti in laboratorio.

Le condizioni di illuminazione devono comunque essere considerate durante la preparazione dell'acquisizione. Anche le superfici trasparenti, lucide o molto scure possono richiedere una preparazione specifica.

Formati di esportazione per i flussi di lavoro 3D

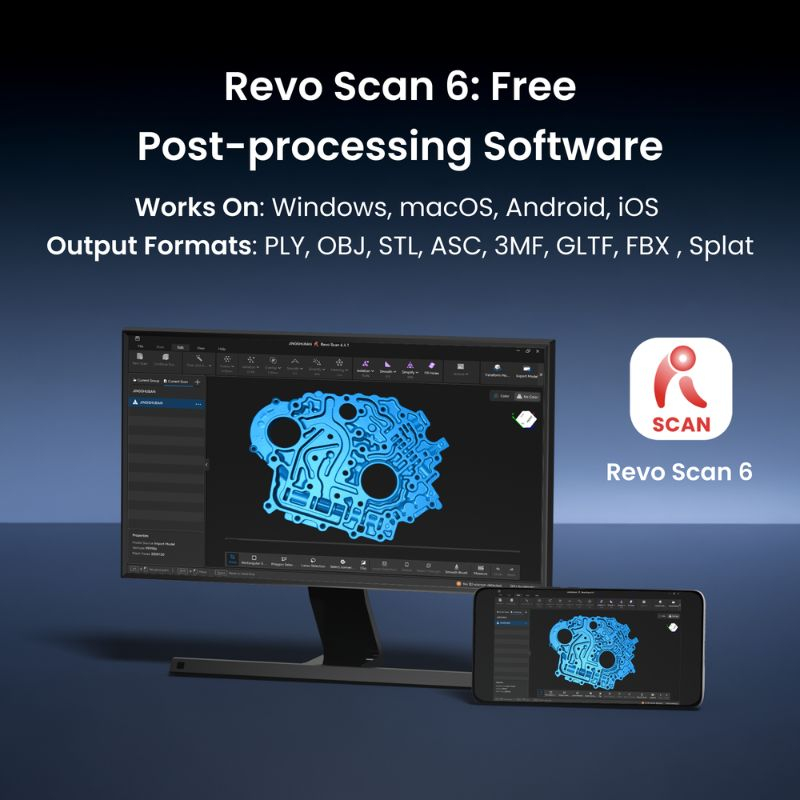

I dati elaborati in Revo Scan 6 possono essere esportati in diversi formati, tra cui STL, OBJ, PLY, 3MF e FBX. La scelta del formato dipende dall'utilizzo previsto: preparazione per la stampa 3D, modellazione, visualizzazione o trasferimento a un altro software.

La pulizia della mesh e la verifica della geometria restano passaggi importanti prima di riutilizzare il modello in un processo di progettazione o produzione.

Compatibilità con Windows, macOS, Android e iOS

Il Range 3 si integra in un ambiente di lavoro che utilizza un computer o un dispositivo mobile compatibile. Revo Scan 6 consente di acquisire i dati, allineare le scansioni ed elaborare la nuvola di punti prima dell'esportazione. Per l'utilizzo su computer è importante verificare i requisiti di sistema raccomandati da Revopoint.

Le prestazioni disponibili influiscono sulla fluidità dell'elaborazione, soprattutto nei progetti con grandi quantità di dati.

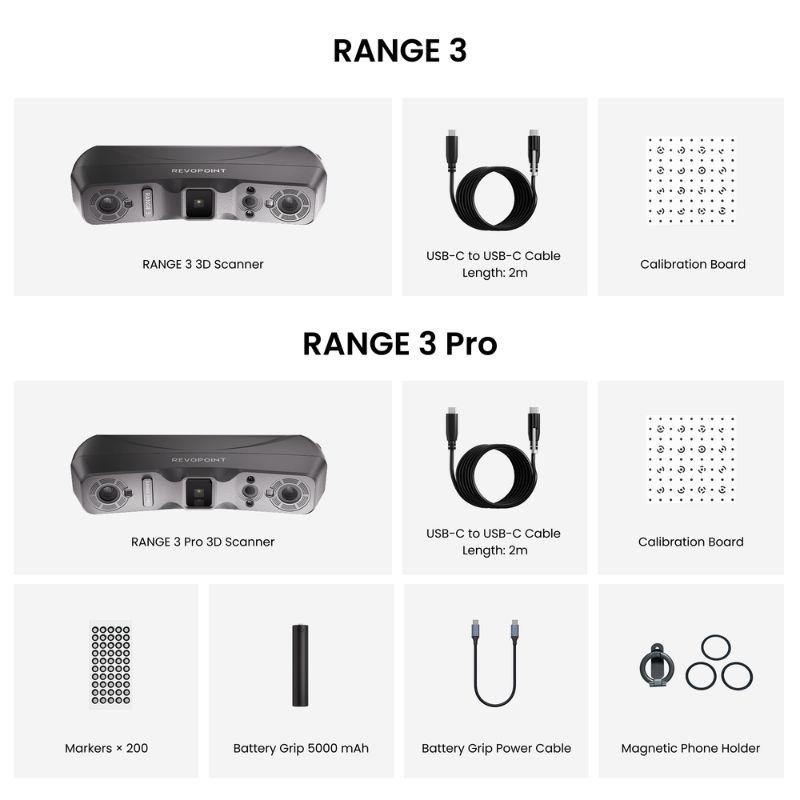

Un kit standard semplice da configurare

La confezione standard comprende lo scanner Range 3, un cavo USB-C a USB-C da 2 m e una piastra di calibrazione. Questi accessori permettono di preparare il dispositivo e collegarlo a un'attrezzatura compatibile.

A differenza del kit Range 3 Pro, la confezione standard non include la batteria da 5.000 mAh, il relativo cavo di alimentazione, i marker né il supporto magnetico per telefono. Questi elementi devono essere acquistati separatamente se necessari per il flusso di lavoro previsto.

Revopoint Range 3: un ecosistema software per sfruttare le scansioni 3D

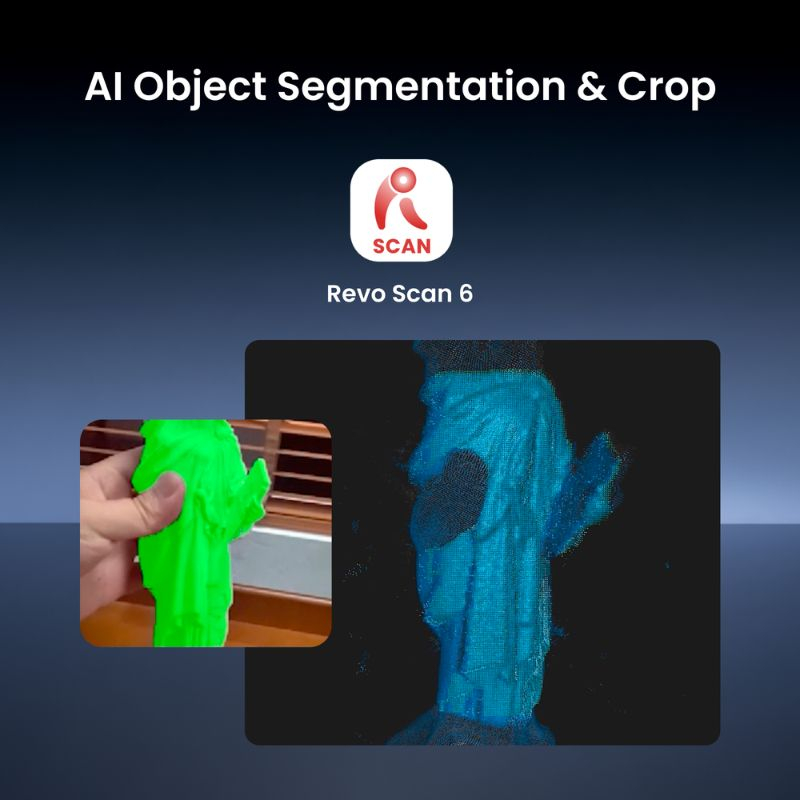

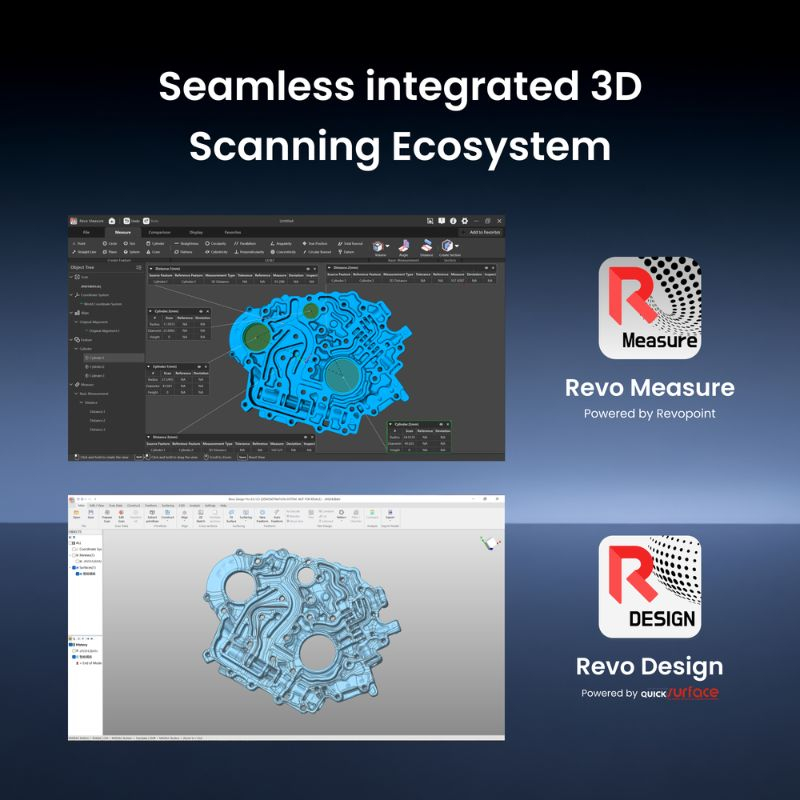

Il Revopoint Range 3 si basa su un ambiente software che facilita il passaggio dall'acquisizione all'utilizzo dei dati. Revo Scan 6 consente di acquisire i dati, allineare le riprese, elaborare le nuvole di punti e generare una mesh esportabile. Per i progetti di reverse engineering, Revo Design offre strumenti per la ricostruzione geometrica e la conversione da scansione a CAD, in base alle funzioni e alle licenze disponibili.

Revo Measure è destinato alle operazioni di misurazione e confronto dimensionale dei dati 3D. Questo ambiente può supportare diverse fasi, dalla scansione iniziale alla preparazione di un modello per la progettazione o il controllo. Il risultato finale dipende sempre dalla qualità delle acquisizioni e dall'elaborazione effettuata.

La nostra opinione da esperti sul Revopoint Range 3

Il Revopoint Range 3 è una scelta interessante per chi desidera scansionare oggetti voluminosi senza investire in un sistema di scansione più specializzato. I suoi principali vantaggi sono l'ampia area di acquisizione, la connessione Wi-Fi 6 e la capacità di registrare i colori. È particolarmente adatto alla modellazione di oggetti, alla riproduzione di forme e al reverse engineering quando le tolleranze richieste sono compatibili con la sua precisione volumetrica.

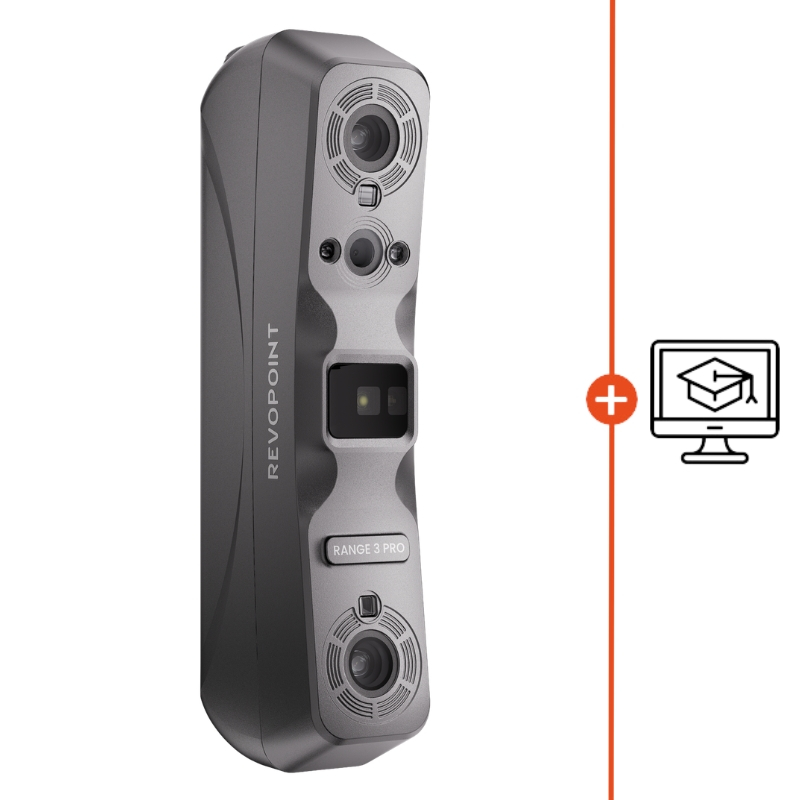

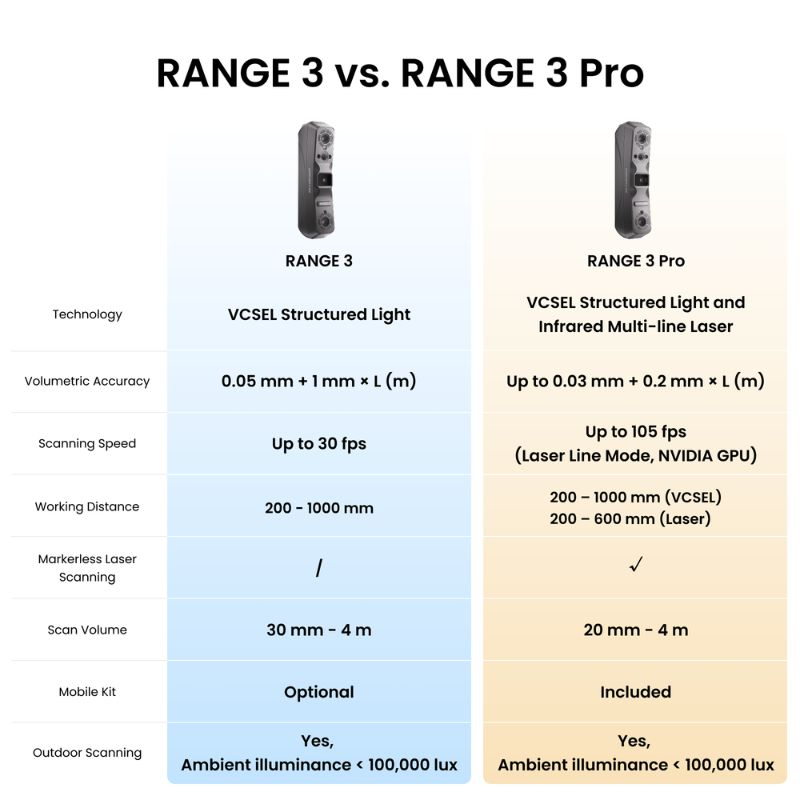

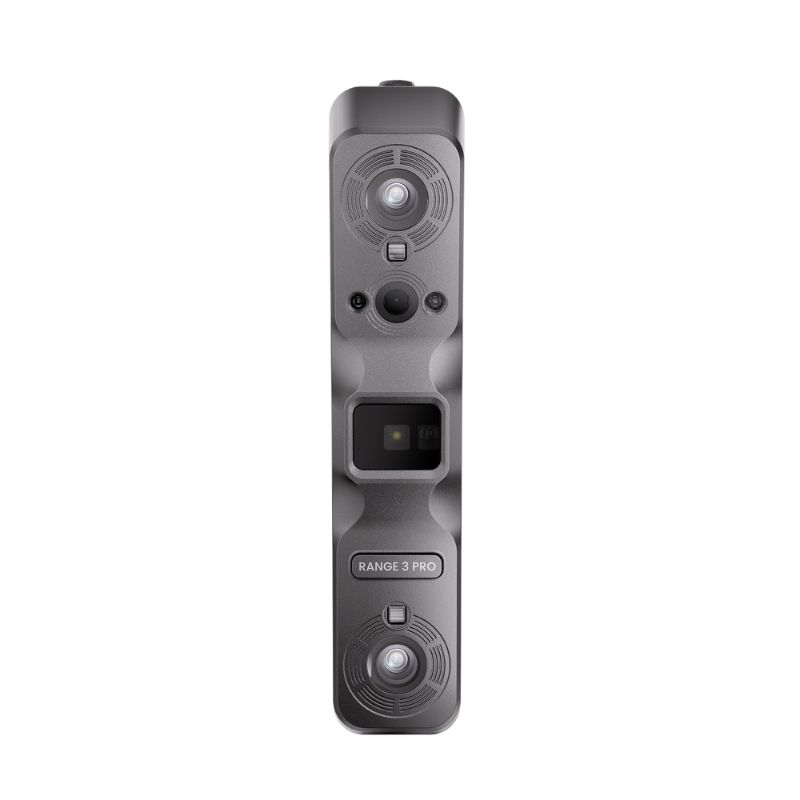

È tuttavia importante distinguere questa versione dal Range 3 Pro: il Range 3 non dispone del laser a infrarossi a 11 linee né del tracciamento globale tramite marker. Per i componenti tecnici che richiedono una precisione volumetrica maggiore, vale la pena valutare il modello Pro. Per la scansione di superfici ampie e oggetti ingombranti, il Range 3 conserva comunque vantaggi significativi.
