Revopoint Revo Design Pro (Licenza perpetua)

Revo Design Pro, software professionale per CAD e reverse engineering

Revo Design Pro è un software professionale di progettazione assistita da computer (CAD) progettato per trasformare i dati ottenuti dalla scansione 3D in modelli utilizzabili per il reverse engineering, il design industriale e la progettazione di prodotti.

Basato su QUICKSURFACE, Revo Design Pro offre un ambiente completo per importare, pulire, analizzare e modificare mesh 3D, per poi ricostruire superfici e modelli CAD utilizzando strumenti di modellazione avanzati. Si integra quindi in un workflow Scan-to-CAD, dalla scansione del pezzo fino al suo utilizzo in un software CAD/CAM.

Grazie alle sue funzioni professionali di modellazione parametrica, progettazione free-form e modifica di solidi, Revo Design Pro è particolarmente indicato per progetti complessi di reverse engineering, design industriale, modifica di componenti automobilistici e applicazioni che richiedono una ricostruzione CAD dettagliata.

I principali vantaggi di Revo Design Pro

Importazione e preparazione dei dati di scansione

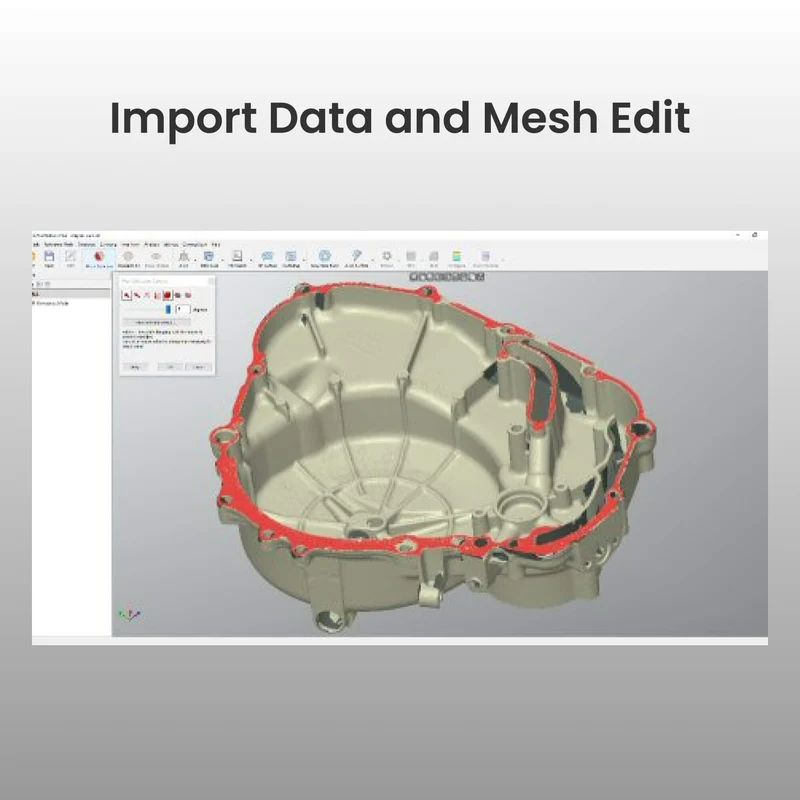

Revo Design Pro consente di importare i dati di scansione sotto forma di mesh STL, OBJ o PLY. Il software supporta mesh di diverse dimensioni e mette a disposizione numerosi strumenti per preparare i dati prima della loro conversione in CAD.

La riduzione del numero di poligoni, la levigatura, la ripoligonizzazione, la rimozione dei punti anomali e il riempimento dei fori permettono di pulire e ottimizzare le mesh prima di procedere con la progettazione.

Segmentazione automatica della mesh

Revo Design Pro integra una funzione di segmentazione automatica della mesh che permette di identificare e separare più facilmente le diverse aree di un modello scansionato.

Questa funzione semplifica la preparazione dei dati e accelera il processo di ricostruzione quando la mesh presenta più superfici o forme geometriche distinte.

Conversione delle scansioni in modelli CAD

Il software permette di trasformare i dati di scansione in superfici CAD parametriche o free-form. Gli utenti possono ricostruire forme complesse a partire dalla mesh e adattarle alle esigenze del progetto.

Gli strumenti di modellazione consentono, tra le altre funzioni, di estrudere o ruotare superfici, creare sezioni, generare entità 2D e 3D ed eseguire operazioni di ricostruzione precise a partire dai dati scansionati.

Importazione di file CAD esistenti

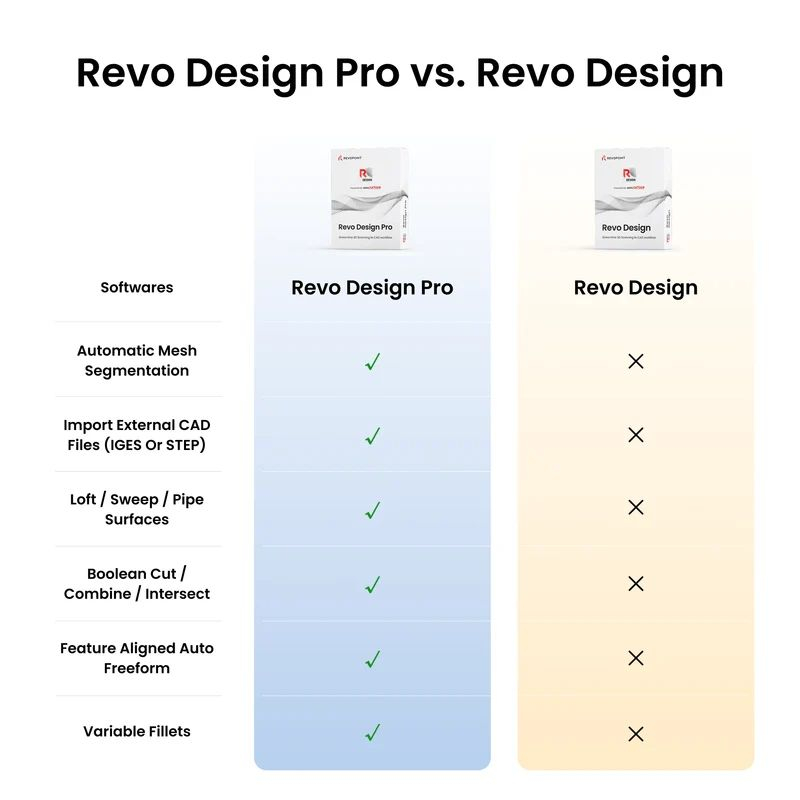

A differenza della versione standard, Revo Design Pro consente anche di importare file CAD nei formati IGES o STEP.

Questa funzione permette di combinare i dati provenienti dalla scansione 3D con modelli CAD esistenti per modificare un componente, completare un progetto o integrare diverse fonti di dati all'interno dello stesso progetto.

Modellazione avanzata dei solidi

Revo Design Pro integra strumenti avanzati di modellazione e modifica dei solidi. È possibile dividere i solidi ed eseguire operazioni booleane come taglio, unione o intersezione delle geometrie.

Le funzioni di ripetizione lineare e circolare e lo specchio consentono inoltre di replicare rapidamente gli elementi geometrici e semplificare la progettazione di componenti complessi.

Raccordi, smussi e geometrie complesse

Il software offre strumenti specifici per la finitura e la modifica dei modelli CAD, tra cui la creazione di raccordi, smussi e raccordi variabili.

Revo Design Pro consente inoltre di lavorare con eliche, superfici ispessite e funzioni di appiattimento per soddisfare esigenze di progettazione più avanzate.

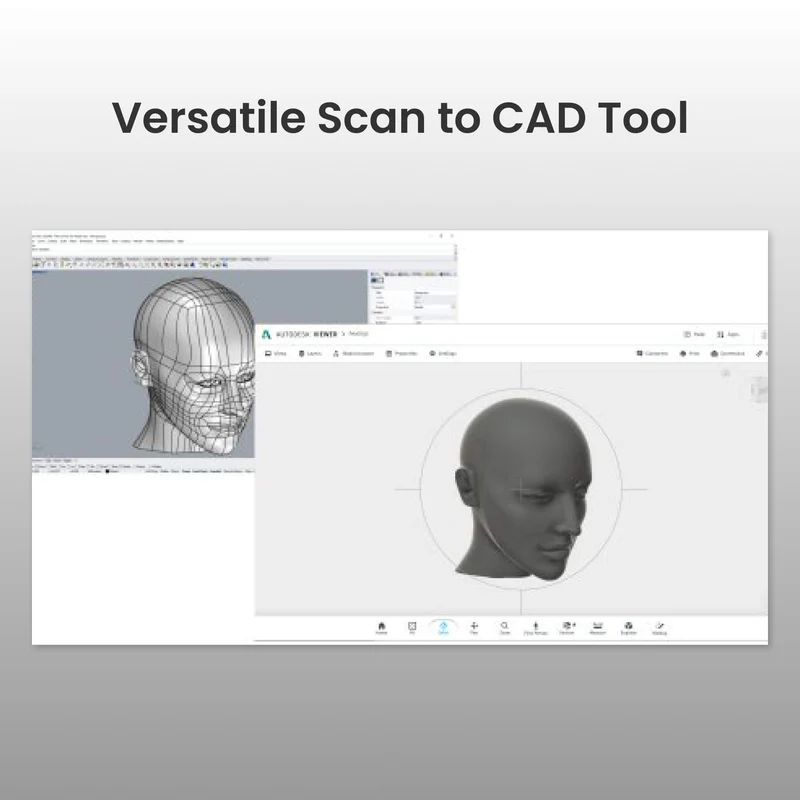

Modellazione free-form avanzata

Per forme organiche e geometrie complesse, Revo Design Pro offre strumenti di modellazione free-form che consentono di ricostruire e modificare le superfici con precisione.

La funzione free-form automatica basata sulle caratteristiche facilita in particolare la ricostruzione delle superfici a partire dalle forme esistenti del modello scansionato.

Analisi e controllo dei modelli

Revo Design Pro integra diversi strumenti per controllare la geometria dei modelli e confrontare i dati CAD con quelli della scansione.

L'analisi delle deviazioni consente di visualizzare le differenze tra i modelli e controllare la qualità della ricostruzione. Il software offre inoltre un'analisi degli angoli di sformo e un'analisi della rettilineità per le applicazioni che richiedono un controllo geometrico più approfondito.

Allineamento ed estrazione delle primitive

Revo Design Pro consente di estrarre primitive geometriche come piani, cilindri, coni, sfere o piani di simmetria dai dati di scansione.

Questi elementi possono essere utilizzati per posizionare con precisione i modelli nel sistema di coordinate o per eseguire allineamenti tramite più punti. Il software consente inoltre di effettuare un'allineamento globale fine di più mesh.

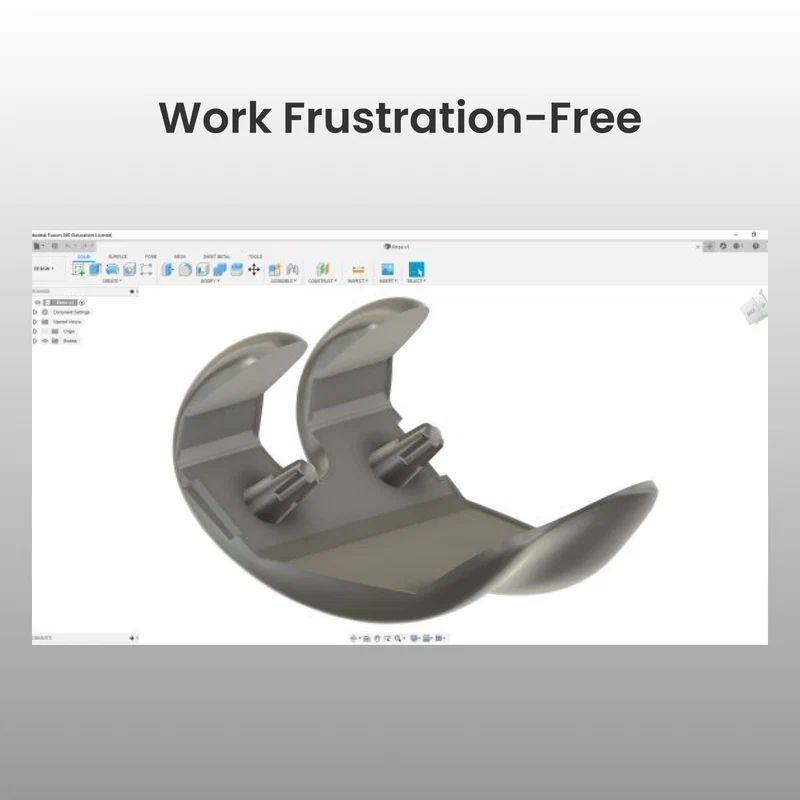

Esportazione verso software CAD/CAM

Una volta completata la ricostruzione, Revo Design Pro consente di esportare i modelli nei principali formati CAD standard, tra cui IGES, STEP e Parasolid.

I file possono quindi essere utilizzati in altri software di CAD/CAM per proseguire la progettazione, preparare la produzione o integrare il modello in un processo industriale esistente.

Altre funzionalità di Revo Design Pro

• Segmentazione automatica della mesh: Identificate e separate automaticamente diverse aree di una mesh per accelerare il processo di ricostruzione.
• Riempimento delle superfici: Create superfici per completare determinate aree del modello e proseguire la ricostruzione CAD.
• Importazione CAD: Importate file IGES e STEP per combinare modelli esistenti con i dati di scansione.
• Operazioni booleane: Tagliate, unite o intersecate solidi per creare geometrie complesse.
• Ripetizioni lineari e circolari: Replicate rapidamente gli elementi seguendo uno schema definito.
• Specchio dei solidi: Create geometrie simmetriche a partire da un modello esistente.
• Raccordi e smussi: Aggiungete o modificate le finiture geometriche direttamente sui modelli CAD.
• Raccordi variabili: Realizzate transizioni più complesse utilizzando raggi variabili.
• Elica: Create geometrie elicoidali per rispondere a esigenze specifiche di progettazione.
• Ispessimento delle superfici free-form: Trasformate le superfici in geometrie dotate di spessore per facilitarne l'utilizzo.
• Free-form automatico: Ricostruite automaticamente superfici libere basandovi sulle caratteristiche del modello.
• Analisi degli angoli di sformo: Analizzate gli angoli di un componente per identificare le aree adatte ai processi produttivi che richiedono uno sformo.
• Analisi della rettilineità: Controllate la rettilineità di determinate geometrie per migliorare la precisione del modello finale.

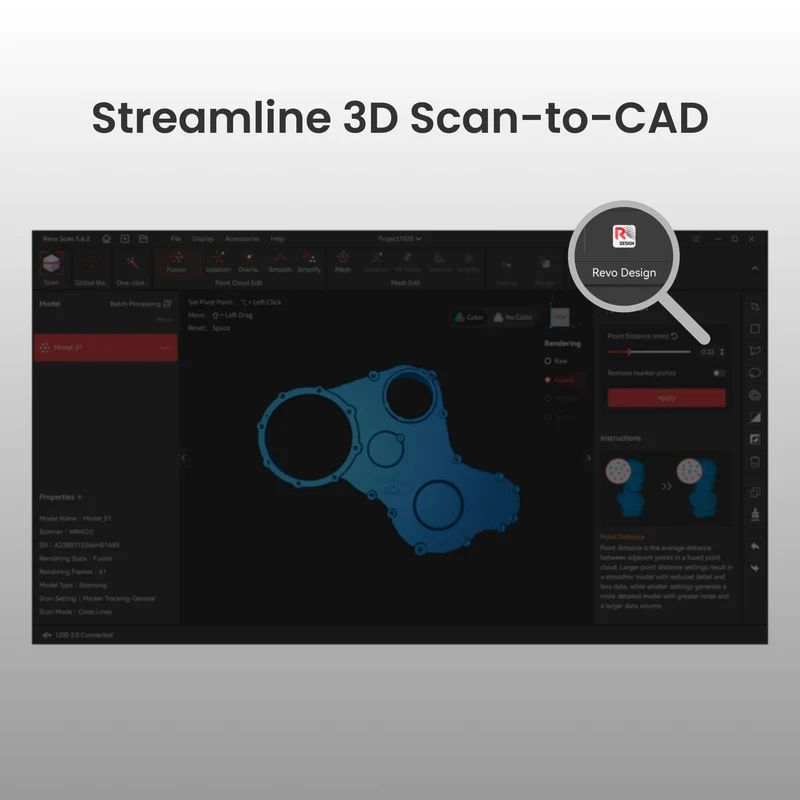

Un workflow completo dalla scansione al CAD

Revo Design Pro si inserisce in un workflow completo di scansione 3D verso CAD. I dati acquisiti con uno scanner 3D possono essere importati nel software per essere puliti, allineati e analizzati prima di essere utilizzati come riferimento per la ricostruzione di un modello CAD.

Questo approccio è particolarmente adatto al reverse engineering: scansione di un componente esistente, preparazione della mesh, estrazione delle caratteristiche geometriche, ricostruzione delle superfici e modifica del modello prima della sua esportazione verso un software di progettazione o produzione.

Revo Design Pro per il reverse engineering e il design industriale

Grazie ai suoi strumenti avanzati di modellazione, Revo Design Pro risponde alle esigenze dei professionisti che lavorano con componenti complessi, prodotti industriali o progetti di ricostruzione a partire da componenti esistenti.

Può essere utilizzato, tra le altre applicazioni, per il reverse engineering, la progettazione e modifica di prodotti, la ricostruzione di componenti automobilistici, la creazione di modelli a partire da sculture o oggetti esistenti e per i progetti che richiedono la combinazione di dati di scansione e CAD.
