Nel mondo delle fresatrici CNC, il passaggio dal classico sistema a 3 assi a una macchina dotata di 4° asse non è solo un dettaglio tecnico: è un vero cambio di paradigma. Che tu sia un’azienda industriale, un artigiano o un appassionato di fabbricazione digitale, comprendere cosa significhi concretamente CNC a 4 assi può trasformare il modo in cui progetti e produci pezzi complessi.

Questo articolo permette di approfondire la lavorazione a quattro assi, capire perché sta diventando un vantaggio strategico nei laboratori moderni e scoprire come alcune macchine si inseriscono in questa evoluzione.

Che cos’è una CNC a 4 assi?

Tradizionalmente, una fresatrice CNC si muove lungo tre direzioni: X (sinistra/destra), Y (avanti/indietro) e Z (alto/basso). Questa configurazione è sufficiente per la maggior parte delle lavorazioni semplici o delle geometrie “piatte”.

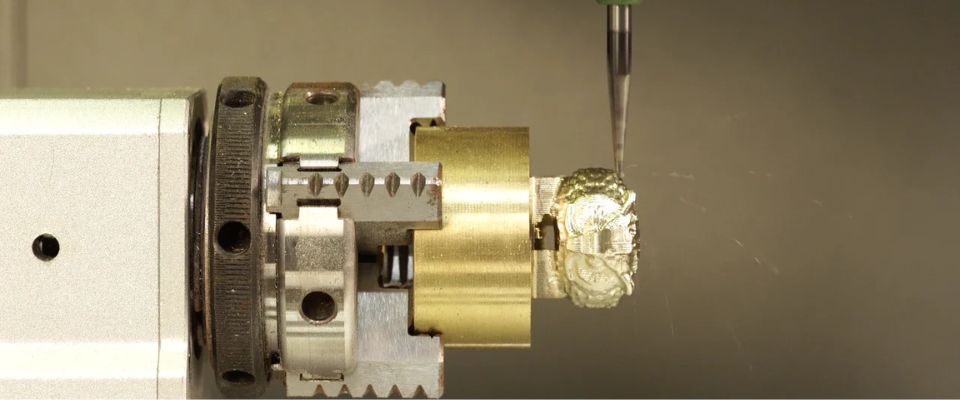

Tuttavia, quando si affrontano geometrie più complesse, motivi attorno a un cilindro, pezzi multifaccia senza riposizionamento manuale o profili inclinati, l’approccio a 3 assi mostra i suoi limiti. Una macchina CNC a 4 assi aggiunge quindi un asse di rotazione, generalmente chiamato asse A, che fa ruotare il pezzo attorno a uno degli assi lineari (spesso l’asse X). Questo movimento rotativo consente di lavorare superfici attorno a un volume cilindrico o di accedere a facce aggiuntive senza dover riposizionare manualmente il pezzo.

Su una CNC a 4 assi:

• – i movimenti X, Y e Z restano disponibili,
• – l’asse A permette la rotazione del pezzo, ampliando le possibilità di lavorazione.

Lavorazione tradizionale vs lavorazione a 4 assi

Per visualizzare la differenza, immaginiamo un pezzo come un albero o un cilindro complesso. Su una macchina a 3 assi è generalmente necessario:

1. posizionare il pezzo,
2. lavorare una faccia,
3. riposizionare manualmente il pezzo al termine,
4. ripetere il processo per ogni faccia.

Con la lavorazione a 4 assi, grazie all’asse rotativo, il pezzo può essere lavorato in un’unica configurazione, mentre l’utensile opera su tutti i lati man mano che il pezzo ruota. Questo riduce gli errori di allineamento, diminuisce i tempi morti tra le configurazioni e migliora la precisione complessiva.

Perché il 4° asse cambia tutto

Realizzare pezzi più complessi

Il vantaggio più evidente è la possibilità di produrre forme che il 3 assi non può raggiungere facilmente. Oggetti simmetrici attorno a un asse centrale, profili elicoidali, motivi attorno a fori circolari o componenti multifaccia possono essere realizzati in modo molto più semplice.

Riduzione dei tempi di setup

Su una macchina tradizionale, ogni cambio di faccia richiede di riposizionare il pezzo, ricalibrare l’origine e verificare le impostazioni. Con il 4 assi, la rotazione integrata elimina spesso questi passaggi intermedi. Ciò riduce non solo il tempo di setup, ma anche il rischio di errore umano.

Maggiore precisione

Mantenendo il pezzo bloccato in un unico fissaggio e controllando con precisione la sua rotazione, si limitano le deviazioni dimensionali tra le diverse facce. Questo vantaggio è particolarmente utile in applicazioni dove la tolleranza è critica, come nell’aerospaziale, nell’automotive o nella produzione di componenti tecnici specifici.

Ideale per piccole serie o prototipazione

Le macchine a 4 assi sono particolarmente adatte alla prototipazione o alla produzione di piccole serie, dove flessibilità e rapidità di esecuzione sono prioritarie rispetto alla produzione su larga scala.

Applicazioni concrete del CNC a 4 assi

Per restare sul concreto, ecco alcuni esempi in cui il 4° asse fa davvero la differenza:

Ingranaggi, alberi, cuscinetti: lavorazione di pezzi cilindrici con dettagli lungo il perimetro.
Supporti multifaccia: elementi complessi che richiedono forature o rilievi su più lati.
Pezzi decorativi o sculture: forme artistiche con transizioni morbide e continue.
Prototipazione rapida: test di oggetti funzionali prima della produzione in serie.

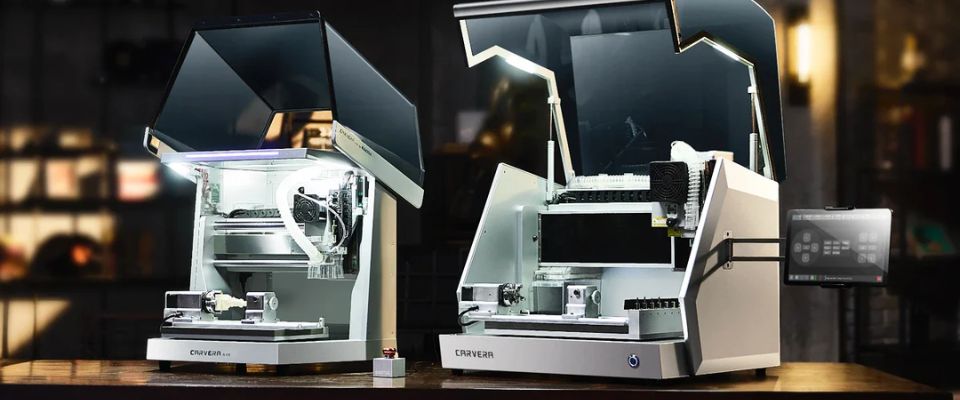

Esempi di due modelli compatibili con 4 assi

Carvera: l’esperienza completa

La Makera Carvera è pensata per chi desidera una macchina robusta, capace di affrontare lavorazioni complesse senza compromessi. È una CNC da scrivania avanzata dotata di funzionalità intelligenti come:

• – cambio utensile automatico,
• – livellamento automatico del piano,
• – integrazione opzionale di un modulo 4° asse,
• – compatibilità con software CAM comuni (Fusion 360, VCarve, ecc.).

Con l’aggiunta del modulo rotativo, è possibile passare a una vera lavorazione CNC a 4 assi, aprendo possibilità creative che vanno ben oltre ciò che può offrire un semplice sistema a 3 assi.

Carvera Air: il compromesso accessibile

La Makera Carvera Air riprende l’essenziale dell’esperienza del modello superiore, con un approccio più accessibile e semplificato, mantenendo comunque un’ampia capacità di lavorazione. Tra i suoi punti chiave:

• – area di lavoro generosa per una macchina da banco,
• – compatibilità con un modulo dedicato di 4° asse che amplia le possibilità operative.

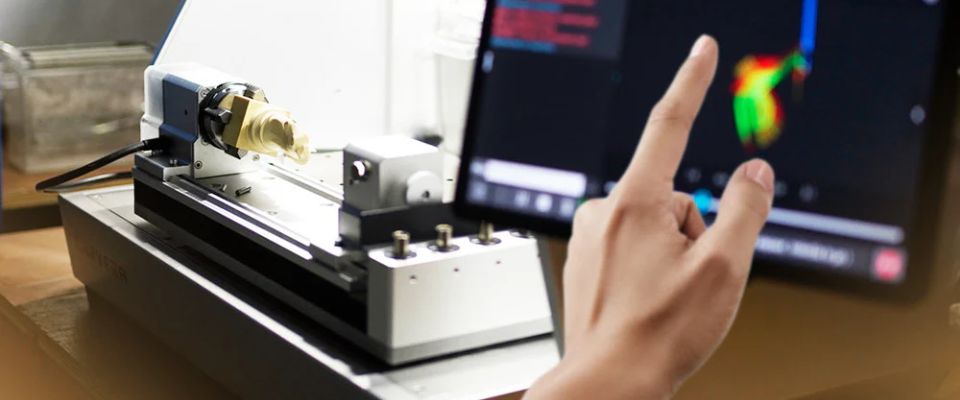

Su questa macchina, il modulo 4° asse consente di lavorare pezzi cilindrici, a doppia faccia o persino forme 3D complesse, mantenendo un’elevata precisione grazie a una riduzione armonica priva di gioco.

Un 4° asse? Sì, ma con progressione

Nel passaggio dal 3 al 4 assi, è importante considerare alcuni aspetti:

• – Programmazione più complessa: integrare l’asse A nel G-code o nei percorsi utensile 3D richiede maggiore padronanza del CAM o l’uso di software in grado di gestire strategie multifaccia.
• – Limiti fisici: anche con l’asse A, la macchina non diventa una soluzione completa a 5 assi; alcune geometrie molto complesse richiedono ancora sistemi più avanzati.
• – Nuovo approccio mentale: sfruttare appieno una macchina a 4 assi significa considerare il pezzo come un oggetto completo da lavorare da tutte le angolazioni tramite rotazione.

Tuttavia, su strumenti come quelli di Makera, il produttore ha integrato una serie di assistenze software per semplificare questa transizione, rendendo l’esperienza meno complessa anche per utenti meno esperti.

CNC a 4 assi e produttività: un binomio vincente se ben gestito

Per un laboratorio moderno, che si tratti di produzione su misura, prototipazione o piccola produzione artigianale, l’aggiunta di un 4° asse offre:

• – una nuova agilità nella realizzazione di pezzi complessi,
• – una maggiore precisione riducendo le manipolazioni intermedie,
• – cicli di produzione più brevi, soprattutto per componenti multifaccia.

Non è una soluzione miracolosa: è necessario ripensare le strategie di lavorazione, imparare a gestire la programmazione e accettare una curva di apprendimento. Ma una volta superate queste fasi, i benefici in termini di flessibilità e creatività sono significativi.

Conclusione

Passare a una CNC a 4 assi è una scelta strategica per chi desidera superare i limiti tradizionali della lavorazione meccanica. Non si tratta solo di aggiungere una funzionalità: significa ripensare il processo, migliorare la precisione, ridurre i tempi di setup e accedere a una gamma di forme che in passato erano molto più complesse da realizzare.

Queste macchine rendono questa capacità accessibile su banco o in officina, aprendo la strada a una produzione più ambiziosa e versatile.
