Revopoint Revo Design Personal (licenza di 1 anno)

Revopoint Revo Design Personal: trasformate le vostre scansioni 3D in modelli CAD

Revo Design Personal collega la scansione 3D alla modellazione CAD. Il software consente di lavorare con mesh STL, OBJ o PLY ottenute da una scansione 3D, per poi ricostruire geometrie, creare schizzi e modificare superfici fino a ottenere un modello adatto alla stampa 3D. L'integrazione con il software di scansione Revopoint consente di trasferire la mesh con un solo clic e di proseguire direttamente con il processo di reverse engineering.

Questa edizione è destinata a progetti personali e non commerciali. È adatta a maker, ingegneri, educatori e utenti che desiderano utilizzare le proprie scansioni 3D per ripristinare un componente, adattare un oggetto esistente o progettare un modello per la stampa 3D. L'esportazione CAD è limitata al formato STL.

I vantaggi principali di Revo Design Personal

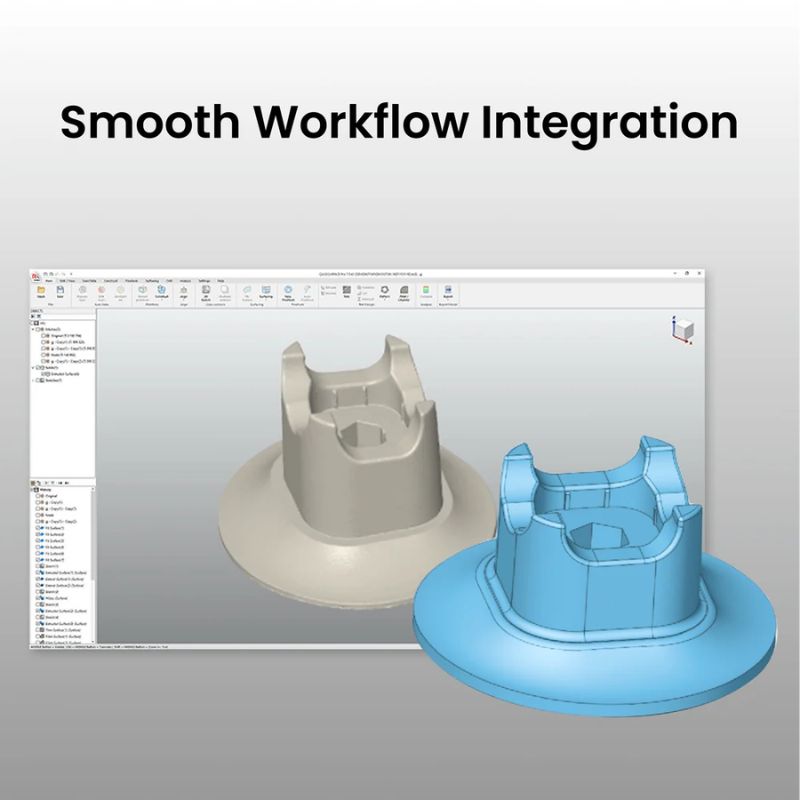

Dalla scansione 3D al CAD

La mesh può essere trasferita dal software di scansione Revopoint con un solo clic. Il modello scansionato può quindi essere modificato direttamente in Revo Design Personal, semplificando il passaggio dalla cattura 3D alla ricostruzione del modello ed evitando passaggi superflui tra diverse applicazioni software.

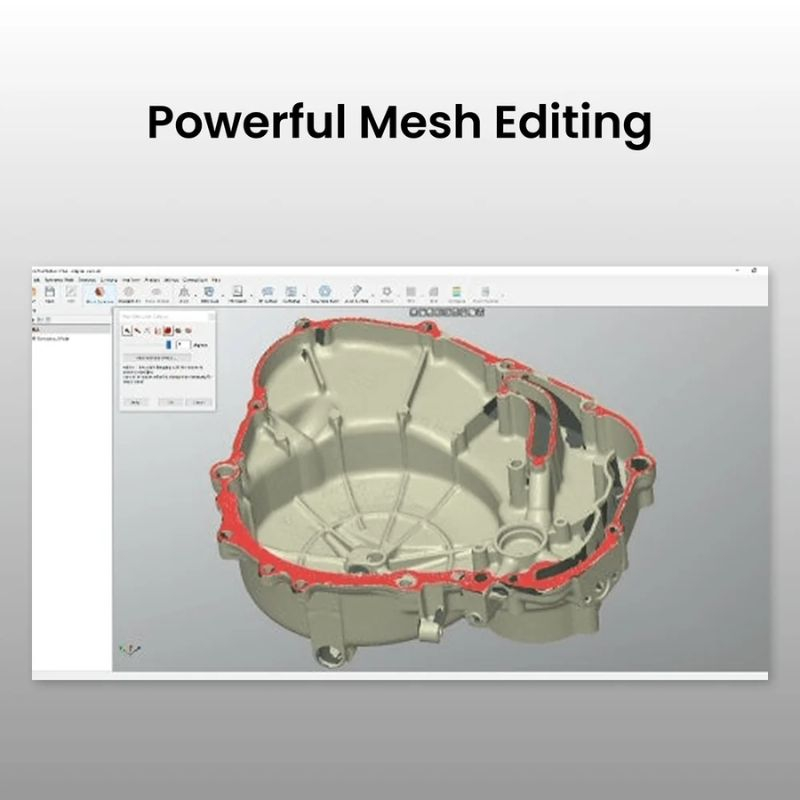

Modifica avanzata delle mesh

Revo Design Personal integra diversi strumenti per preparare e modificare i dati ottenuti dalla scansione. È possibile ridurre il numero di poligoni, eliminare i punti anomali e riempire i fori della mesh. Queste funzioni consentono di ottenere una geometria più pulita prima di proseguire con la ricostruzione o preparare un modello per la stampa 3D.

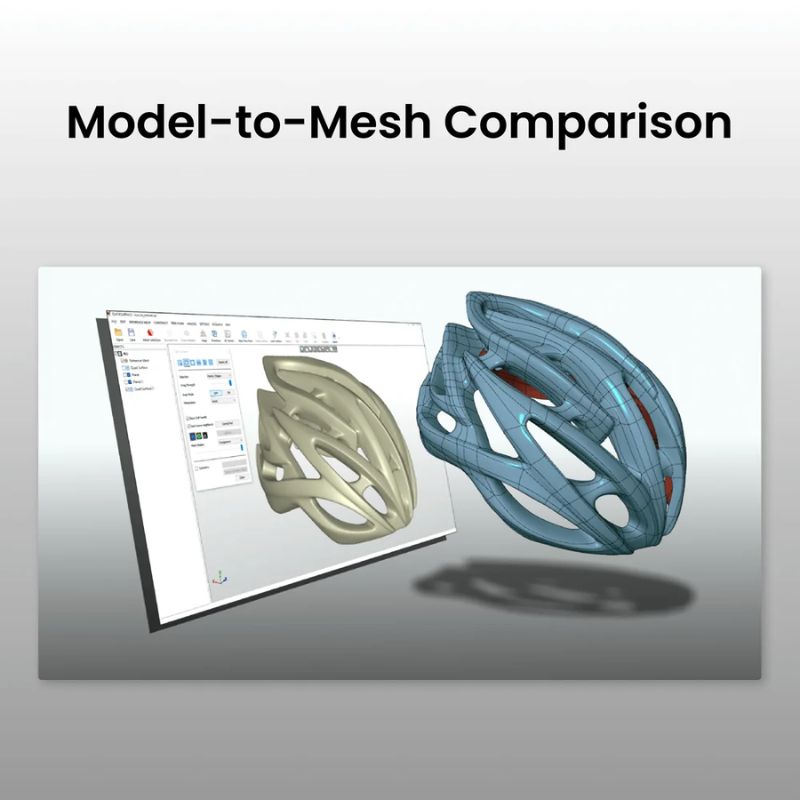

Confronto tra modello e mesh

Il software consente di confrontare il modello ricostruito con la mesh ottenuta dalla scansione 3D per identificare le differenze tra le due geometrie. I valori di tolleranza possono essere definiti e regolati per analizzare le deviazioni e verificare con maggiore precisione la corrispondenza tra la ricostruzione CAD e i dati scansionati.

Strumenti di modellazione per il reverse engineering

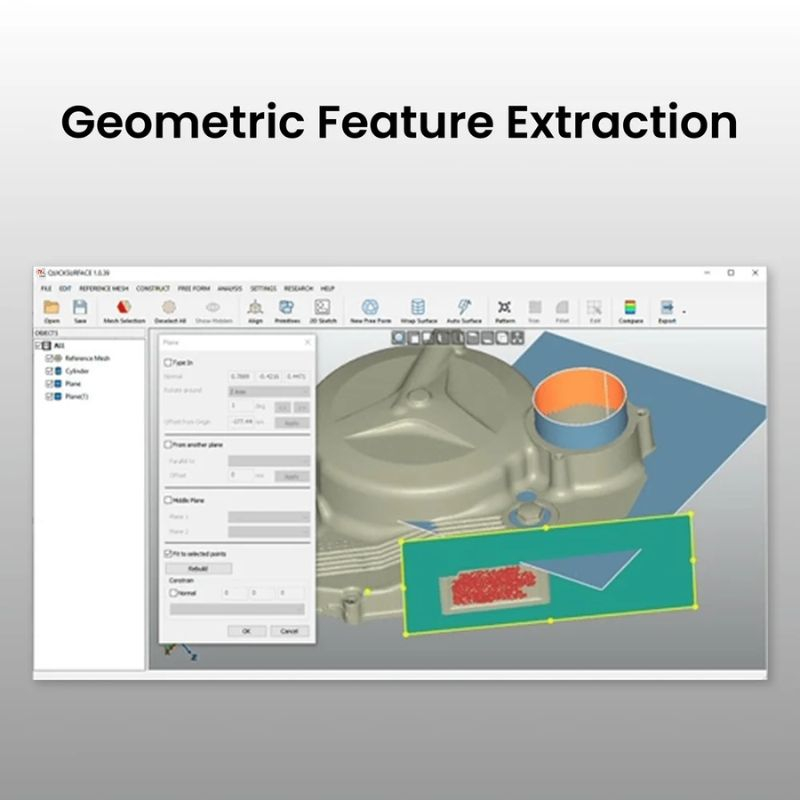

Estrazione delle geometrie di riferimento

La mesh può essere utilizzata come base per ricostruire diverse geometrie impiegate nel CAD. Revo Design Personal consente di estrarre e adattare piani, cilindri, coni e sfere, oltre a creare linee e punti di riferimento. Questi elementi facilitano la ricostruzione dei componenti a partire dai dati di scansione e il loro allineamento all'interno di un sistema di coordinate.

Creazione di superfici e geometrie freeform

Per le forme meno regolari, il software offre strumenti di modellazione freeform. È possibile disegnare curve direttamente sulla mesh per creare superfici di riempimento, raccordi o forme libere. È inoltre possibile creare superfici delimitate a partire da schizzi 3D per ricostruire progressivamente la geometria di un componente scansionato.

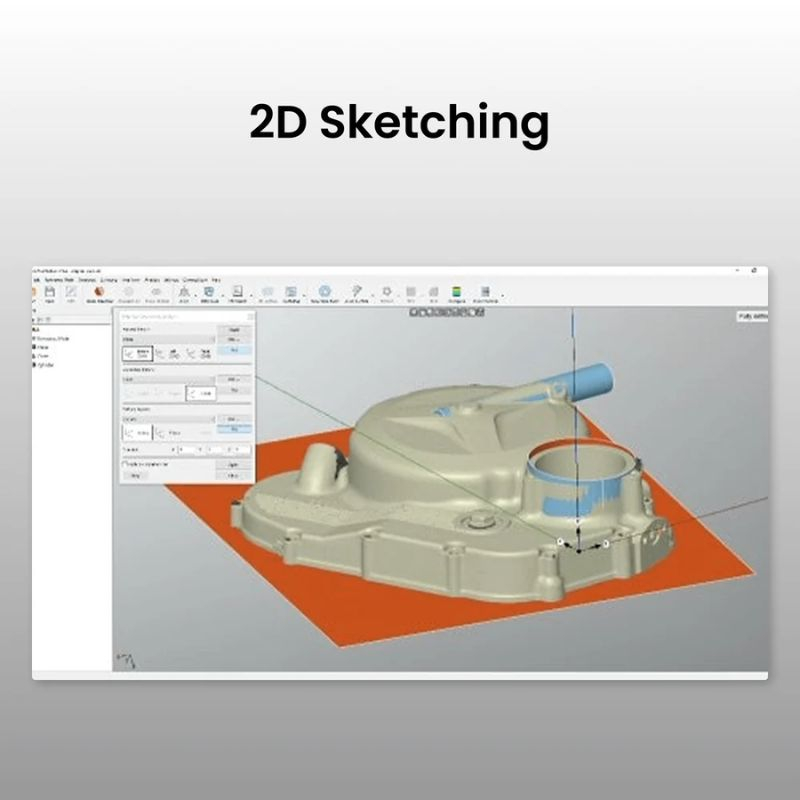

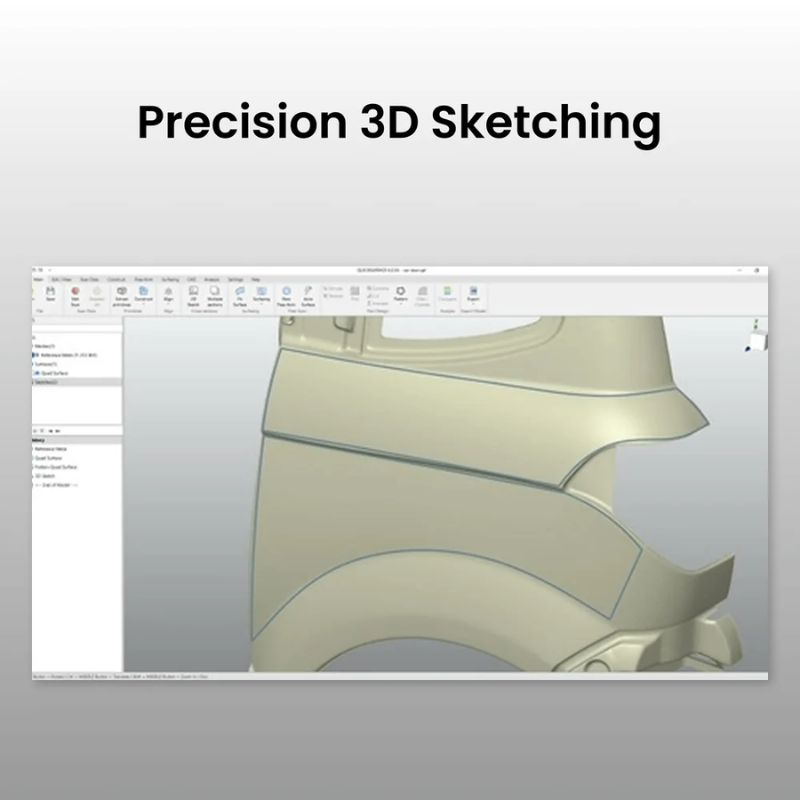

Schizzi 2D e 3D

Gli strumenti di schizzo consentono di ricostruire geometrie a partire dal modello scansionato. Gli schizzi 2D supportano quote e vincoli, mentre gli strumenti 3D permettono di creare curve di riferimento direttamente sulle superfici della mesh. La sezione interattiva facilita inoltre l'estrazione dei punti di riferimento per posizionare e allineare gli schizzi.

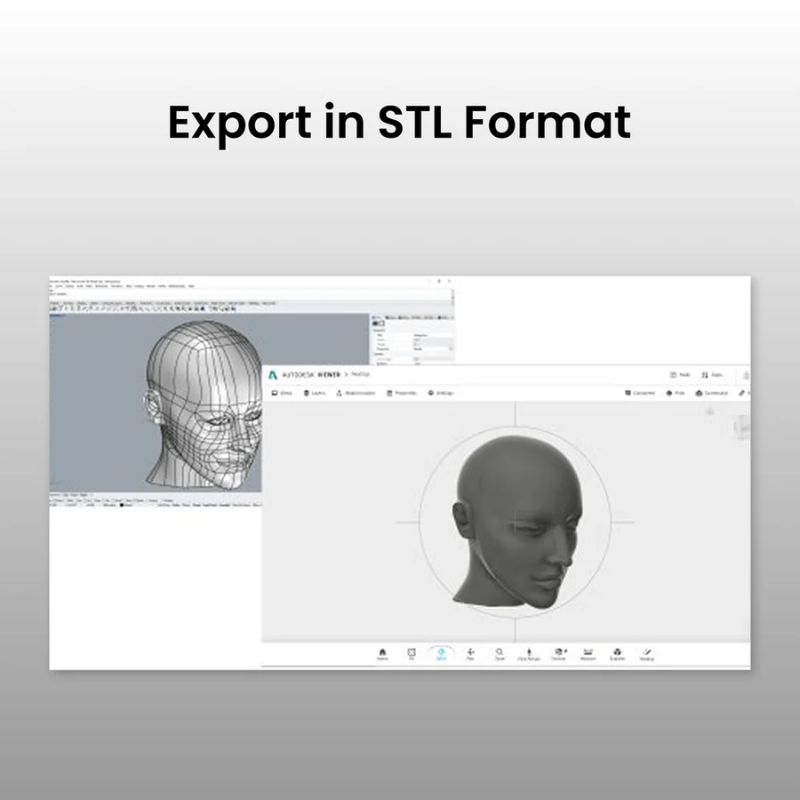

Esportazione STL per la stampa 3D

Una volta completata la ricostruzione, il modello CAD può essere esportato in formato STL. Questo formato può essere successivamente integrato in un workflow di stampa 3D. Revo Design Personal è tuttavia limitato a questo formato di esportazione: i formati CAD STEP, IGES e Parasolid, così come l'uso commerciale, sono riservati a Revo Design Pro.
